Сварочный стол – 2.5 на 1.25 метра, 8 мм сталь, DXF формат

Описание

Если вы занимаетесь металлообработкой — будь то небольшая частная мастерская, автосервис или серийное производство металлоконструкций — вы прекрасно знаете, как много времени уходит на банальную выставку углов, подгонку деталей и борьбу с «вертолетами» после сварки. Стоит ошибиться на миллиметр при прихватке, и всю конструкцию ведет так, что приходится резать «по живому».

Решение этой проблемы давно известно — это профессиональный координатный 3D-стол с системой фиксирующих отверстий. Но когда заходишь в каталог готового оборудования, энтузиазм быстро угасает. Цены на заводские столы промышленного уровня стартуют от нескольких тысяч долларов. Добавьте сюда стоимость доставки многосотенной стальной махины — и покупка становится нецелесообразной для большинства мастерских.

Зачем переплачивать посредникам, логистическим компаниям и наценкам брендов, если у вас уже есть главное — умение работать с металлом? Всё, что вам нужно, чтобы собрать станок премиум-класса под свои задачи — это точные, проверенные на практике цифровые чертежи, лазерная резка на ближайшем производстве и пара свободных вечеров.

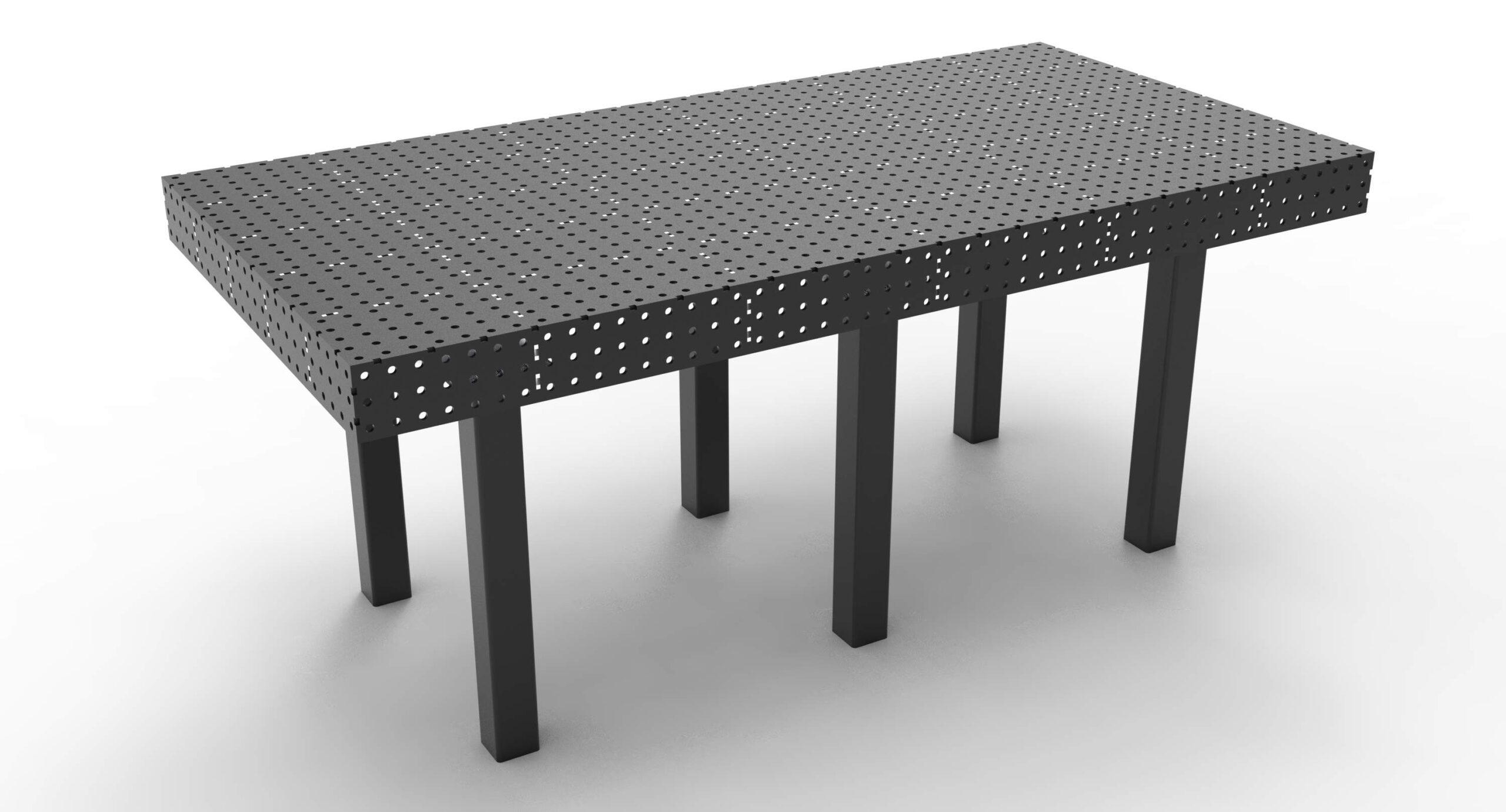

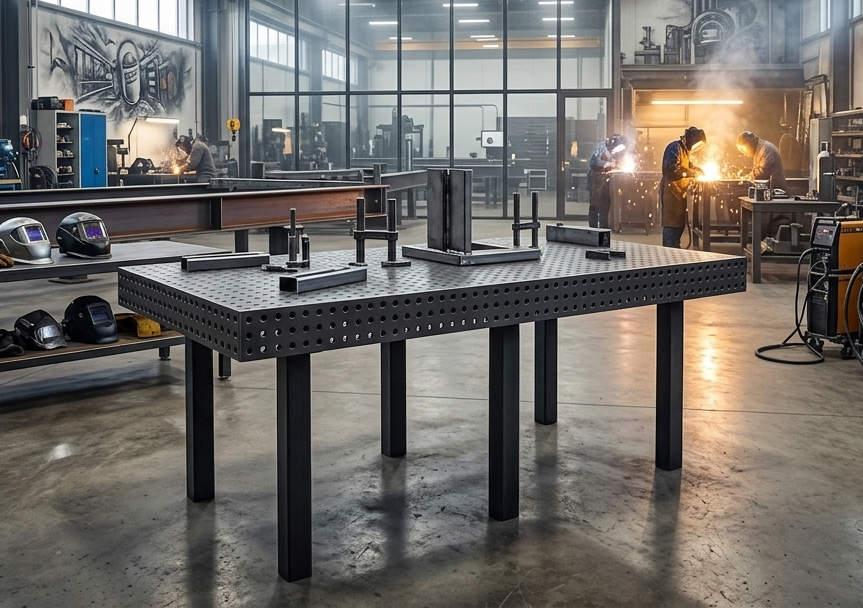

Мы предлагаем вам готовый проект профессионального сварочного стола размером 2.5 на 1.25 метра из монументальной 8-миллиметровой стали. Это самый популярный, универсальный и востребованный формат, который закроет 95% задач любой мастерской.

Полные технические характеристики проекта

Перед тем как приобрести чертежи, любой мастер хочет знать всё до последнего миллиметра. Мы не скрываем параметры нашего оборудования:

• Длина рабочей поверхности: 2500 мм (98,42 дюймов)

• Ширина рабочей поверхности: 1250 мм (49,21 дюймов)

• Толщина стальных плит (столешница и боковины): 8 мм (0,31 дюймов)

• Диаметр координатных отверстий: 16 мм (0,62 дюймов) — классическая система D16

• Шаг координатной сетки (расстояние между центрами): 50 мм (1,96 дюймов)

• Высота стола: Регулируемая, полностью зависит от длины профильной трубы 100х100 мм (3,93х3,93″), которая используется для опорных ног.

• Тип сборки конструкции: Система шип-паз (слот-локи) с последующей силовой проваркой изнутри.

• Форматы цифровых файлов в комплекте: AutoCAD DXF (для станков ЧПУ), SOLIDWORKS 2022 (для редактирования, кастомизации или 3D-визуализации).

Почему именно этот размер и конфигурация?

Размер 2500х1250 мм — это золотой стандарт промышленного раскроя листового металла. Проектируя этот стол, мы закладывали логику максимальной эффективности:

1. Экономия на материале. Габариты стола идеально вписываются в стандартный стальной лист. У вас практически не останется деловых отходов после раскроя, вы платите только за полезную площадь.

2. Огромное рабочее пространство. На такой площади можно свободно собирать длинные откатные ворота, сложные элементы лофт-мебели (столы, стеллажи), автомобильные подрамники, силовые бамперы или массивные фермы. При этом, если вам нужно сварить мелкую деталь, вы не стеснены в пространстве и можете разместить на одном столе сразу несколько сборочных зон.

3. Монументальная жесткость (Сталь 8 мм). Почему именно 8 мм, а не 4 или 6? Потому что сварочный стол должен жить годами и выдерживать тяжелые удары, жесткую фиксацию струбцинами и локальный нагрев. Восьмерка — это идеальный баланс. Стол получается невероятно жестким, его не «ведет» со временем от термических нагрузок, но при этом он не весит как карьерный самосвал, что позволяет относительно легко смонтировать его силами двух-трех человек.

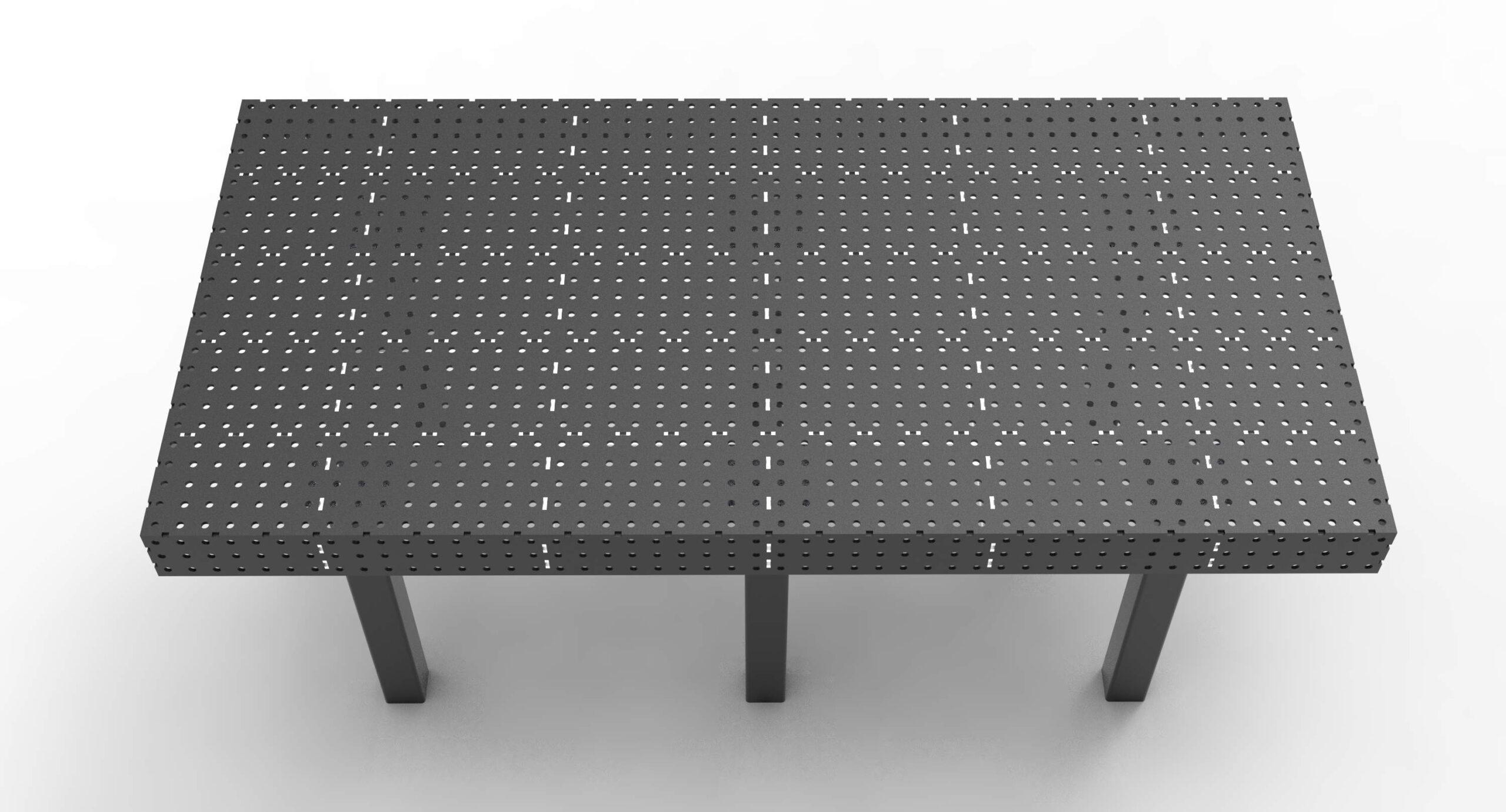

Координатная сетка D16 с шагом 50х50 мм: Новые возможности фиксации

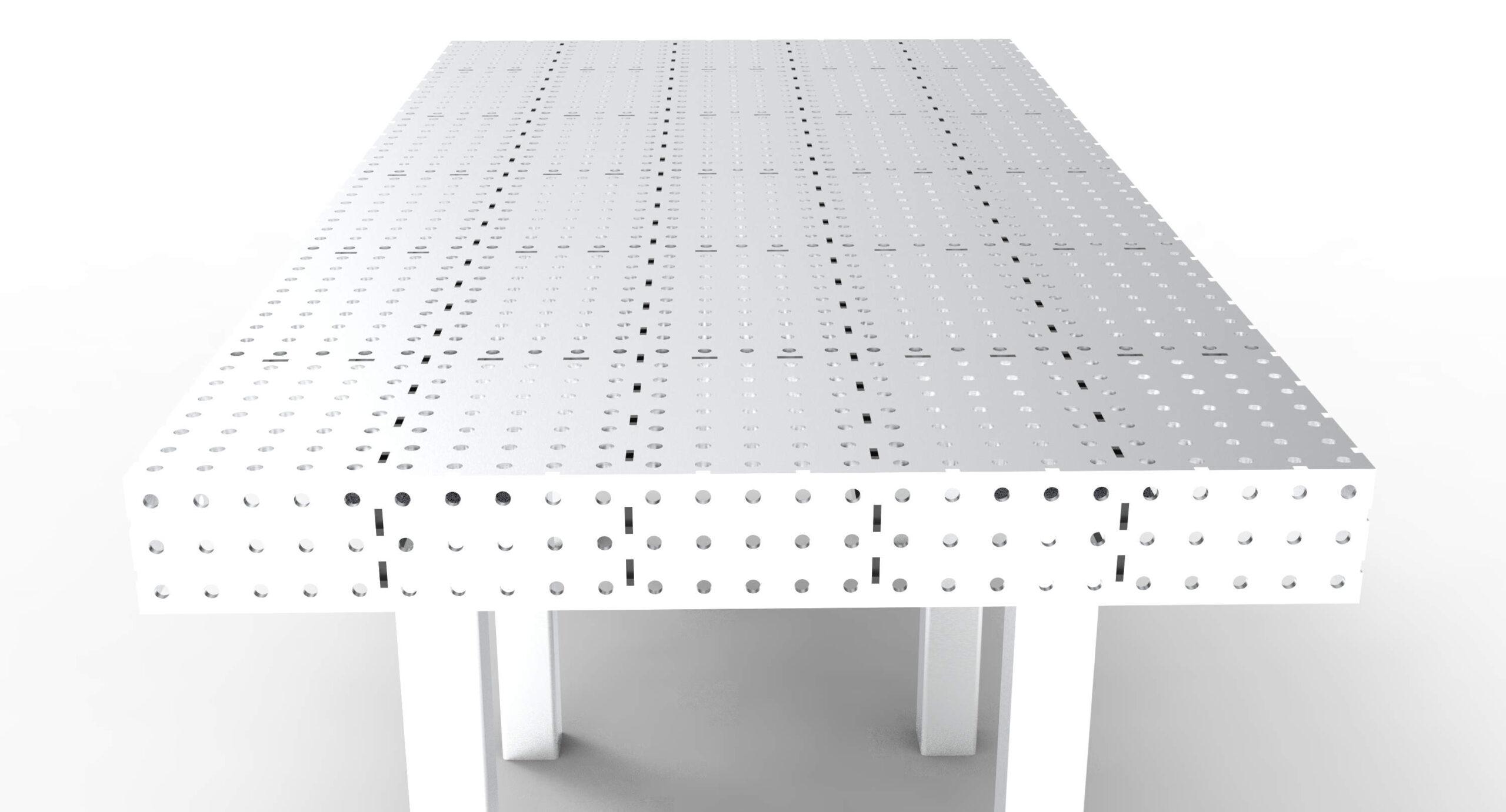

Главная фишка этого стола — не просто ровный лист железа, а полноценная 3D-система позиционирования. Отверстия диаметром 16 мм расположены с филигранной точностью на расстоянии 50 мм друг от друга. Боковые ребра стола высотой также перфорированы, что превращает плоский стол в объемную координатную систему.

Что это дает вам на практике?

• Универсальность оснастки. Под стандарт D16 на рынке существует колоссальное количество оснастки: быстрозажимные струбцины, упоры, углы, прижимы, фиксаторы и болты. Вы можете купить заводские аксессуары или изготовить их самостоятельно.

• Мгновенная повторяемость. Вам нужно собрать партию из 20 одинаковых полок или ограждений? Вы выставляете упоры в отверстия один раз, фиксируете геометрию первого изделия, а все последующие просто вкладываете в готовый «шаблон». Никаких рулеток, никаких постоянных перепроверок угольником. Скорость работы увеличивается в 3-4 раза, а человеческий фактор сводится к нулю.

• Сварка идеальных углов 90°. Используя боковую перфорацию и угловые упоры, вы можете зажимать объемные конструкции под идеальный прямым углом сразу в трех плоскостях.

Конструктивные особенности: Сборка по системе «Шип-Паз»

Если вы думаете, что собрать такой стол своими руками ровно — это сложнейшая задача, требующая стапеля, то спешим вас обрадовать. Конструкция полностью самопозиционирующаяся!

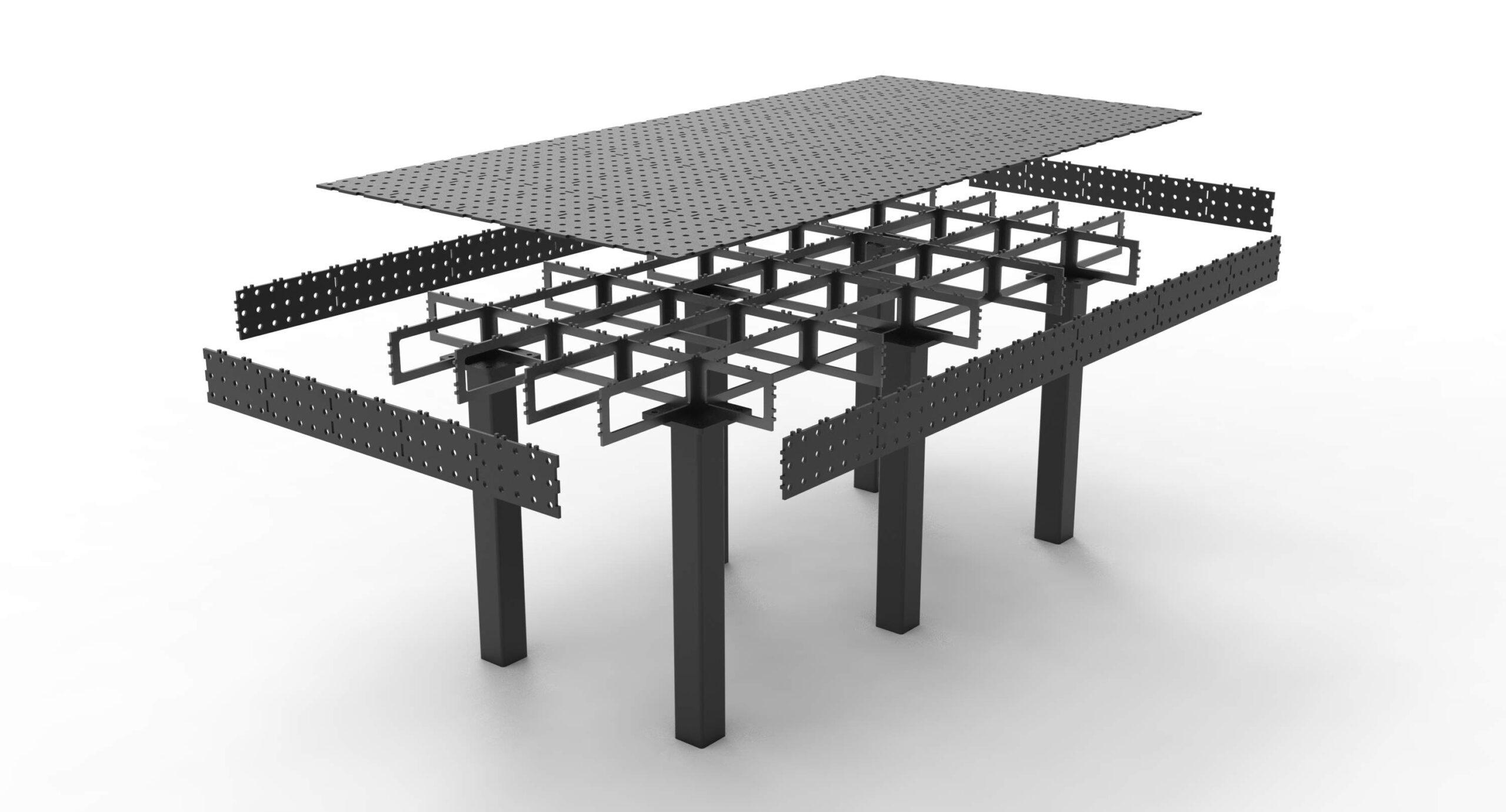

Вся внутренняя система жесткости (силовые перегородки, лонжероны и ребра) и внешние элементы соединяются между собой по принципу «Шип-Паз».

Как выглядит процесс сборки:

1. Вы отдаете наши файлы DXF на лазерную или плазменную резку. Современные лазеры режут с точностью до сотых долей миллиметра.

2. Вы забираете готовый «конструктор для взрослых».

3. Благодаря пазам, детали физически невозможно собрать неправильно или со смещением. Перегородки встают строго на свои места, автоматически задавая идеальную плоскость и геометрию столешницы. Вы просто вставляете элементы друг в друга, поджимаете струбцинами и делаете прихватки.

4. После предварительной сборки конструкция окончательно проваривается. За счет мощного внутреннего каркаса (решетки из перегородок) наружную плиту толщиной 8 мм не поведет при сварке.

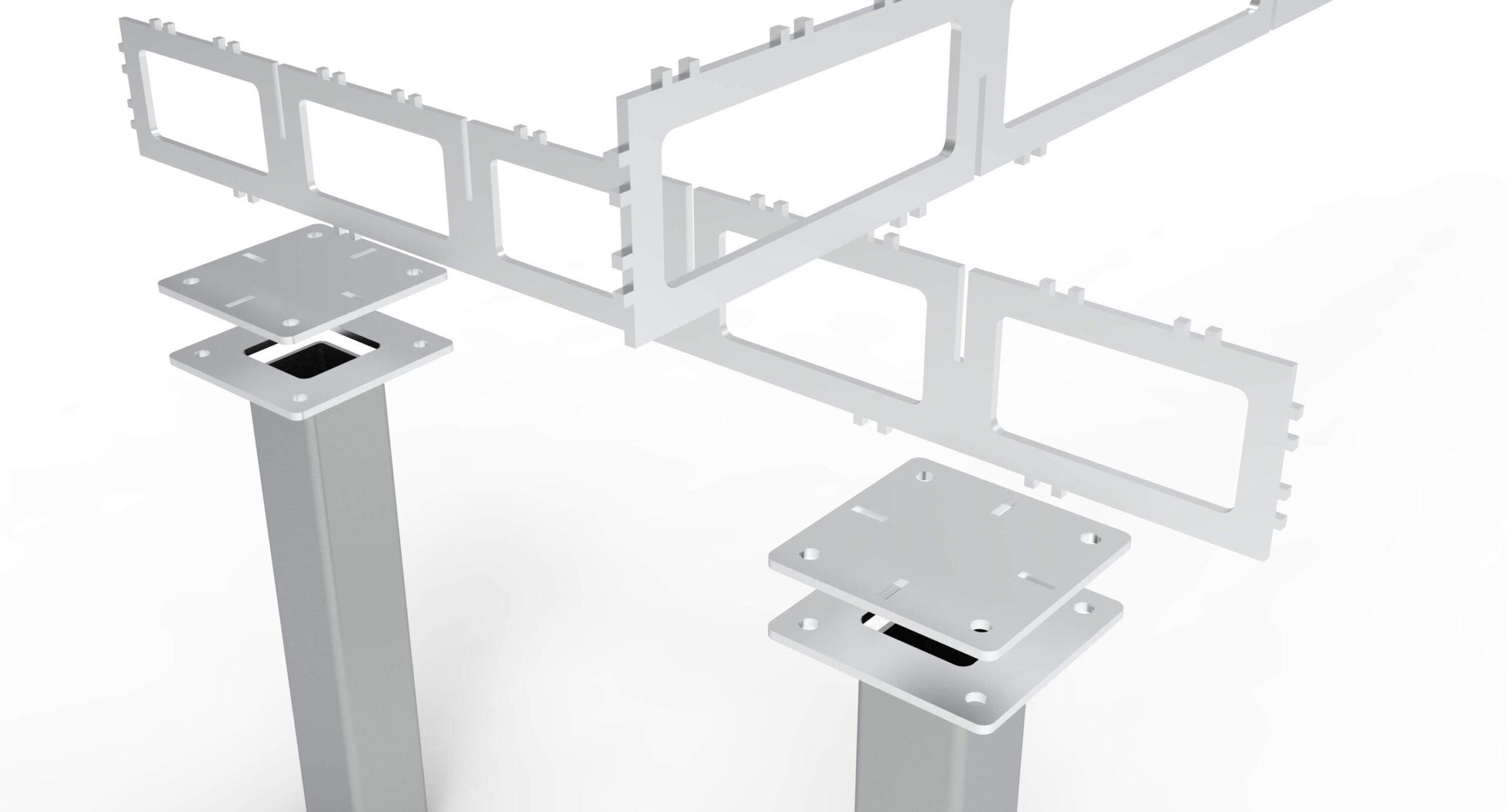

Для опорных ног предусмотрены мощные посадочные места под стандартную профильную трубу 100х100 мм. Это дает вам свободу: вы можете сделать стол именно той высоты, которая комфортна под ваш рост, установить винтовые регулируемые опоры для компенсации неровностей пола или поставить массивные колеса со стопорами для мобильности внутри цеха.

Что именно вы получаете при покупке цифрового товара?

Мы ценим время наших клиентов, поэтому предоставляем максимально очищенные, оптимизированные и профессионально подготовленные файлы, которые не требуют доработок. Вы покупаете ZIP-архив, внутри которого находятся:

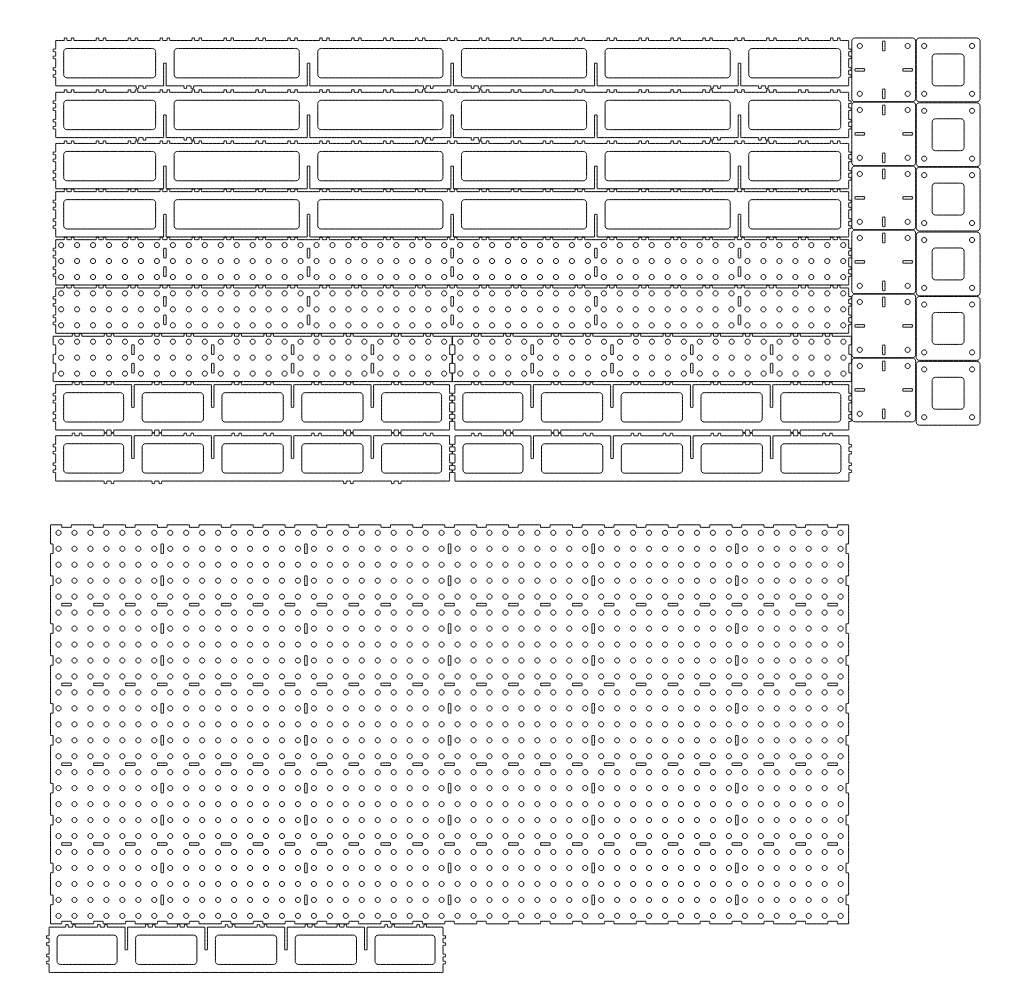

1. Чертежи в формате .DXF (AutoCAD). Файлы полностью готовы к импорту в любую программу раскроя ЧПУ (LaserCut, CypCut, SheetCam и др.). Все контуры замкнуты, нет никаких наложений линий, двойных точек или мусора. Масштаб строго 1:1. Вы просто отправляете файл технологу лазерной резки, и он сразу запускает его в работу. Отверстия 16 мм оптимизированы под резку без деформации кромок.

2. Файлы в формате SOLIDWORKS 2022. Полная трехмерная твердотельная модель изделия. Нужна для тех, кто хочет детально изучить конструкцию до начала работ, интегрировать стол в общую 3D-модель своей мастерской или внесить свои изменения (например, добавить гравировку логотипа вашей компании на боковину стола, изменить форму ребер или адаптировать толщину под другие материалы).

В чем ваша прямая выгода? Считаем экономику проекта

Давайте отбросим эмоции и посчитаем чистые деньги. Из чего складывается стоимость готового заводского стола такого класса?

• Стоимость металла (с огромной наценкой производителя).

• Амортизация станков и оплата труда рабочих.

• Маржинальность завода (минимум 30-50%).

• Налоги, аренда шоурумов, реклама.

• Дорогостоящая логистика тяжелого и габаритного груза.

Когда вы покупаете наш цифровой чертеж, вы платите за инженерную мысль всего один раз. Ваши дальнейшие расходы:

• Покупка листа металла 8 мм и профильной трубы напрямую у металлотрейдера по оптовой цене.

• Услуга лазерной резки (оплата идет только за метры реза и пробивки отверстий, что стоит вменяемых денег).

• Ваше личное время на сборку (которое окупается удовольствием от создания главного инструмента в вашей жизни).

В итоге, итоговая себестоимость готового профессионального стола 2500х1250 мм, собранного своими руками по нашим чертежам, получается в 2.5–4 раза ниже, чем покупка аналогичного готового стола в магазине. Стоимость самого чертежа окупается в первые же минуты работы лазерного станка!

Для кого создан этот проект?

• Для профессиональных сварщиков и кузнецов. Повысьте класс своих изделий. Ваши клиенты увидят, что вы работаете на профессиональном стапеле, а не «на коленке» или старом деревянном верстаке. Это позволяет обоснованно поднимать ценник на свои услуги.

• Для владельцев производств и цехов. Нужен еще один пост сварки? Или планируете расширение? Вместо того чтобы выдергивать из оборота огромные суммы на промышленное оборудование, озадачьте своих штатных сварщиков в период затишья — пусть они соберут рабочие места сами себе.

• Для амбициозных мастеров-гаражников. Если вы любите качественный инструмент, цените точность и хотите обустроить мастерскую мечты — этот проект станет ее сердцем. Стол простоит десятилетия и, возможно, еще перейдет по наследству вашим детям.

Как получить чертежи?

Процесс покупки максимально простой, быстрый и безопасный:

1. Нажмите кнопку «Купить» и выберите удобный способ оплаты.

2. Ссылки на скачивание цифрового архива (DXF + SOLIDWORKS) мгновенно придут на вашу электронную почту сразу после подтверждения транзакции. Никакого ожидания и созвонов с менеджерами.

3. Скачивайте файлы, отправляйте на лазер и начинайте строить свое идеальное рабочее пространство уже сегодня.

Хватит мучиться с самодельными подставками, струбцинами из масс-маркета и кривыми углами. Переходите на профессиональный уровень металлообработки. Скачайте чертежи прямо сейчас и постройте стол, который будет работать на вас годами!
