Описание
Вы ищете способ вывести качество своих сварочных работ на новый уровень? Устали от самодельных верстаков, которые «ведет» после первой серьезной прихватки? Представляем вам детализированный профессиональный проект сварочно-сборочного стола в формате DXF, разработанный с учетом жестких требований к плоскостности и долговечности.
Это не просто набор линий — это инженерное решение, которое позволит вам собрать идеальное рабочее место своими руками, сэкономив сотни тысяч рублей на покупке готового брендового стола.

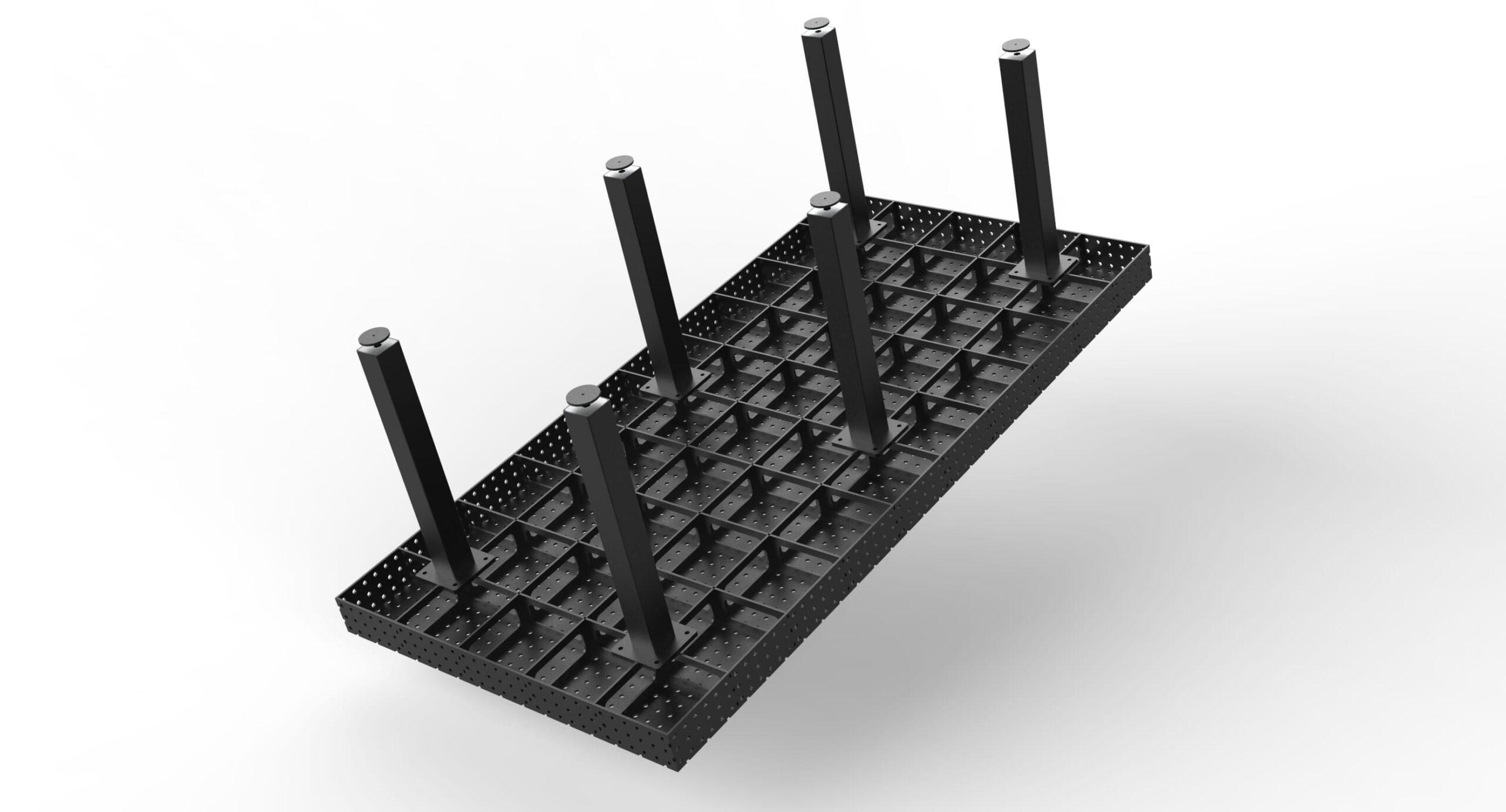

Технические характеристики конструкции
Проект рассчитан на работу с серьезными металлоконструкциями, где важна точность до миллиметра.
-

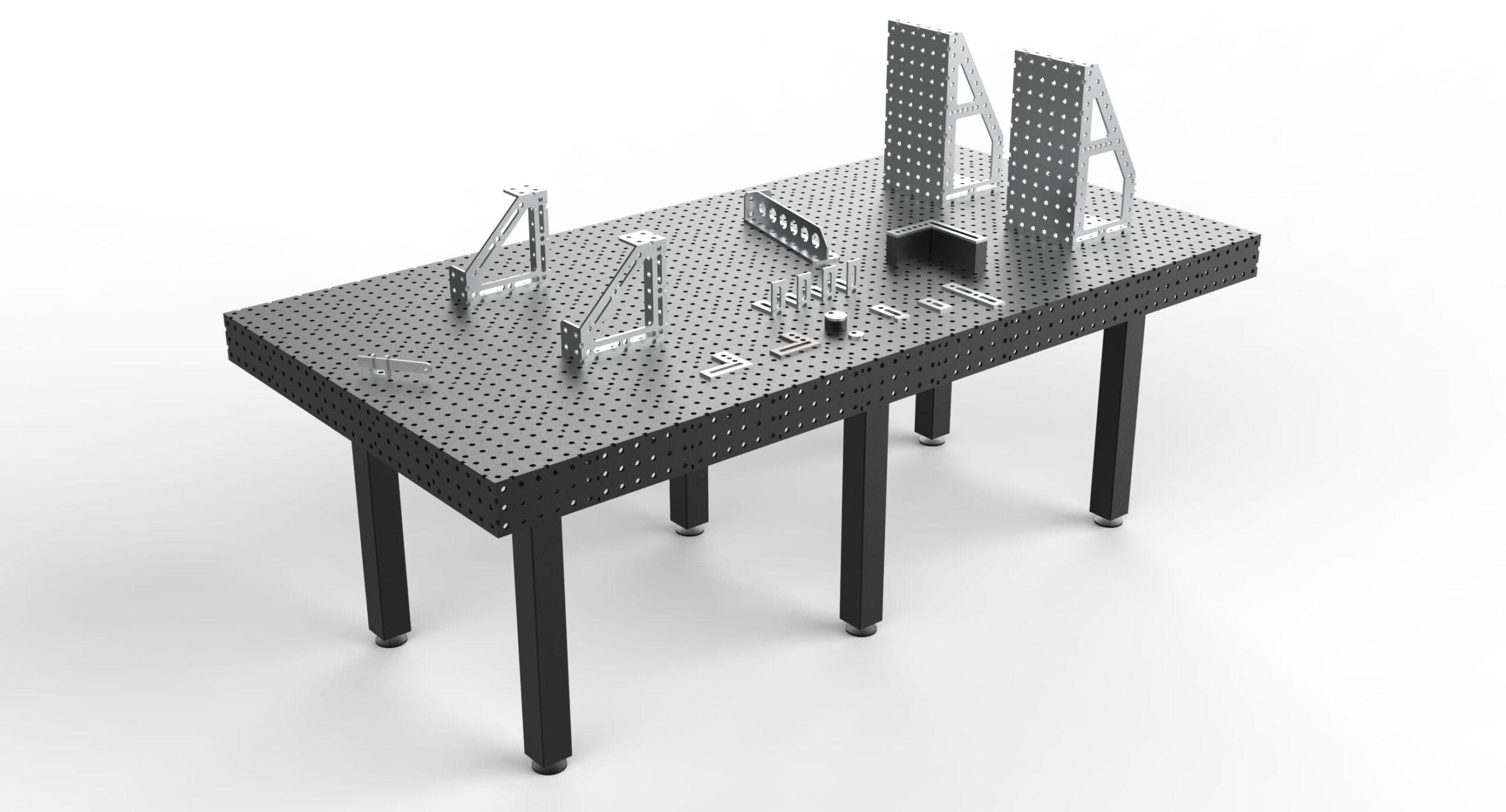

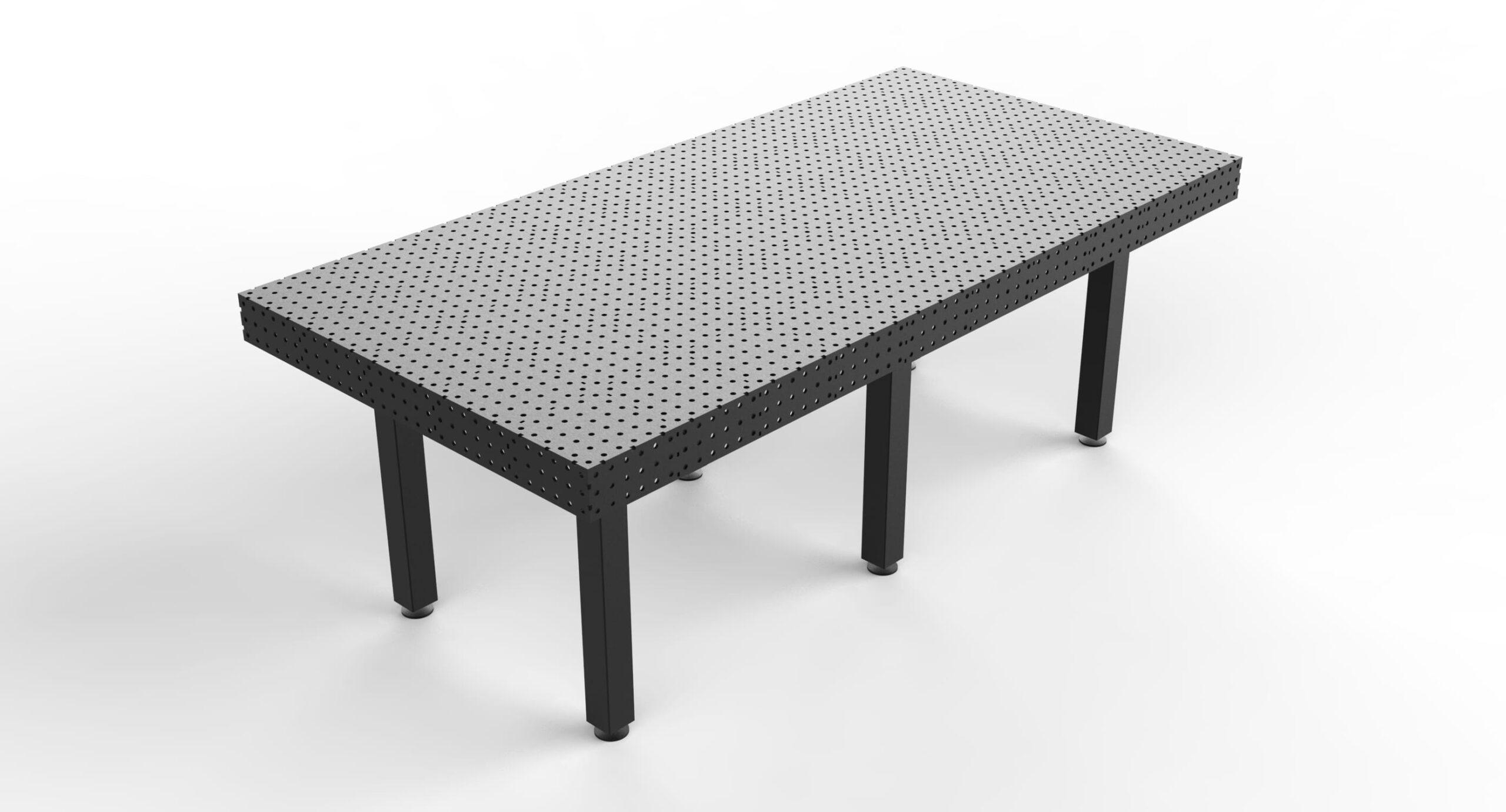

Габариты столешницы: 3000 х 1500 мм. Это «королевский» размер, позволяющий собирать как крупногабаритные ворота и фермы, так и размещать сразу несколько мелких постов сборки.
-
Толщина металла: 8 мм (0,31 дюйма). Оптимальный баланс между жесткостью и весом. Такая толщина отлично держит геометрию и позволяет работать с массивными деталями без деформации поверхности.
-
Система отверстий: Диаметр 16 мм (0,59 дюйма) с шагом 50 мм (1,96 дюйма). Это индустриальный стандарт, совместимый с большинством профессиональных зажимов, струбцин и упоров (система D16).
-
Основание: Конструкция адаптирована под мощную профильную трубу 100х100х4 мм. Высота стола регулируется вами на этапе нарезки ножек, что позволяет настроить эргономику под рост мастера.
Почему стоит выбрать именно этот чертеж?
На рынке много бесплатных схем, но «дьявол кроется в деталях». Наш проект разработан практикующими инженерами и проверен в реальных цехах.

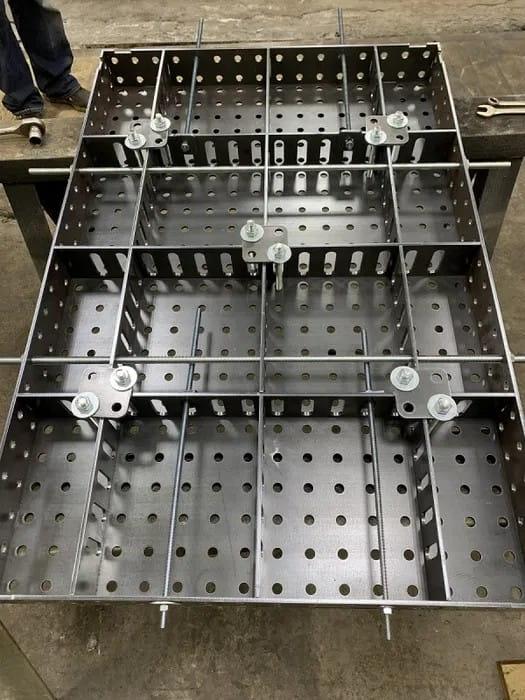

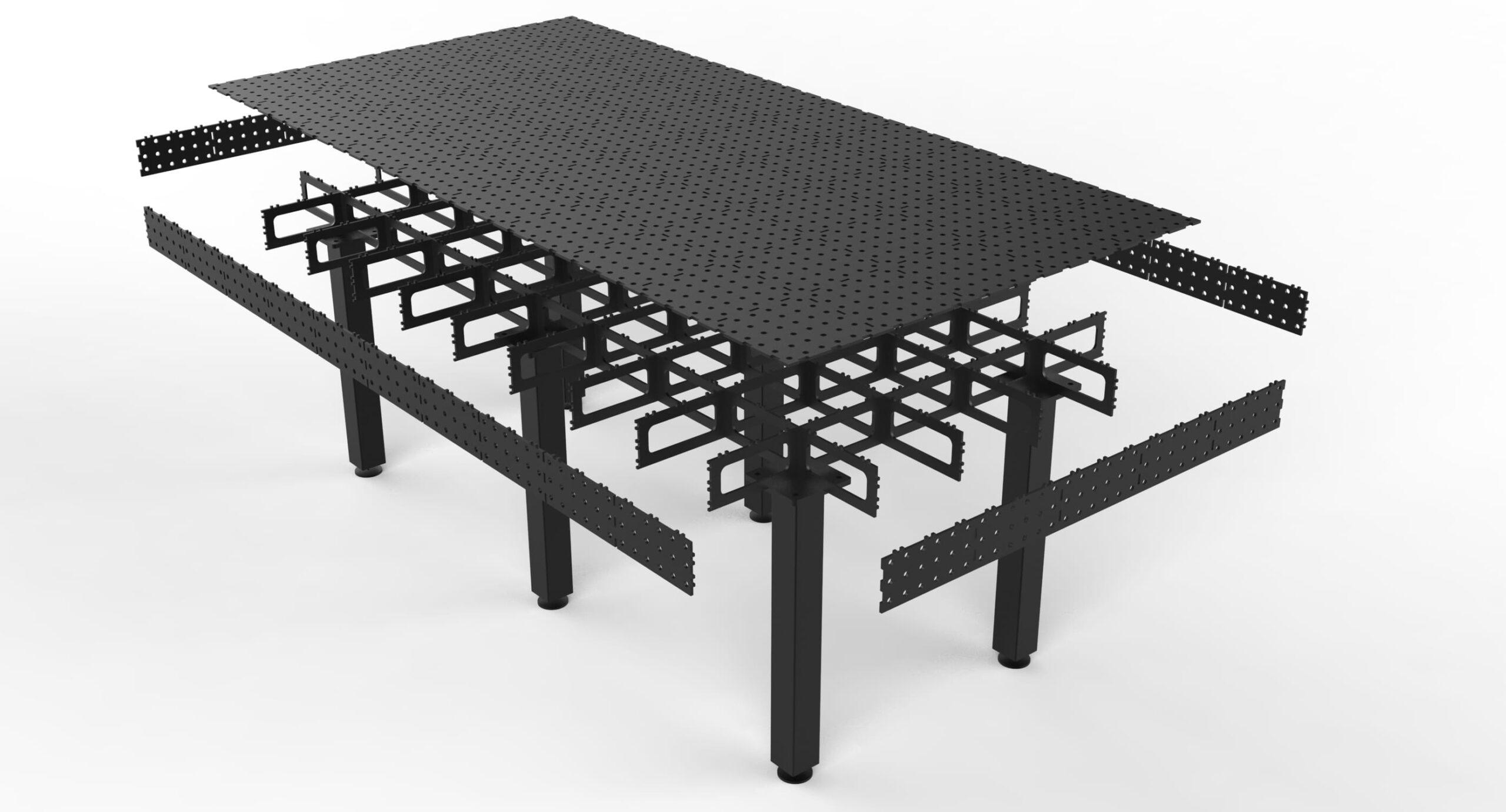

1. Система «Паз-в-паз» + Сварка
Сборка стола напоминает конструктор. Все элементы соединяются через систему шип-паз. Это гарантирует:
-
Самоцентрирование: детали невозможно собрать криво.
-
Максимальную жесткость: соединение на пазах минимизирует сварочные деформации при сборке самого стола.
-
Простоту: вам не потребуется сложный стапель для сборки этого стола — он сам является стапелем.
2. Максимальная универсальность форматов
Мы знаем, что у каждого производства свои предпочтения в софте. Вы получаете файлы во всех популярных форматах:
-
AutoCAD DXF — для прямой загрузки в стойку ЧПУ станка лазерной или плазменной резки.
-
SOLIDWORKS 2022 — для тех, кто хочет внедрить стол в общую 3D-модель цеха или доработать конструкцию.
-
КОМПАС-3D — идеальная совместимость с отечественным ПО.
-
CorelDRAW — для быстрой подготовки макетов.

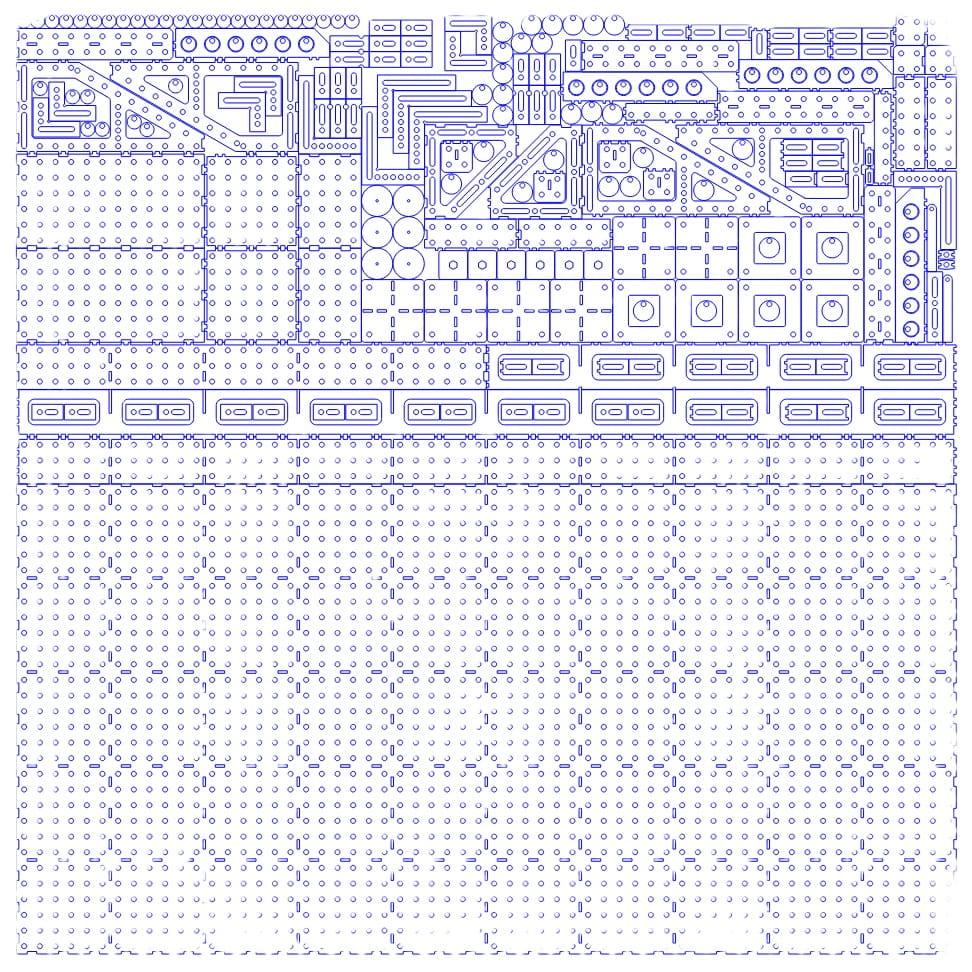

3. Умная раскладка (Экономия материала)
В комплекте идет не просто перечень деталей, а готовая карта раскладки на стандартный лист 3000х1500 мм. Мы оптимизировали каждый сантиметр пространства:
-
Минимальный остаток металла.
-

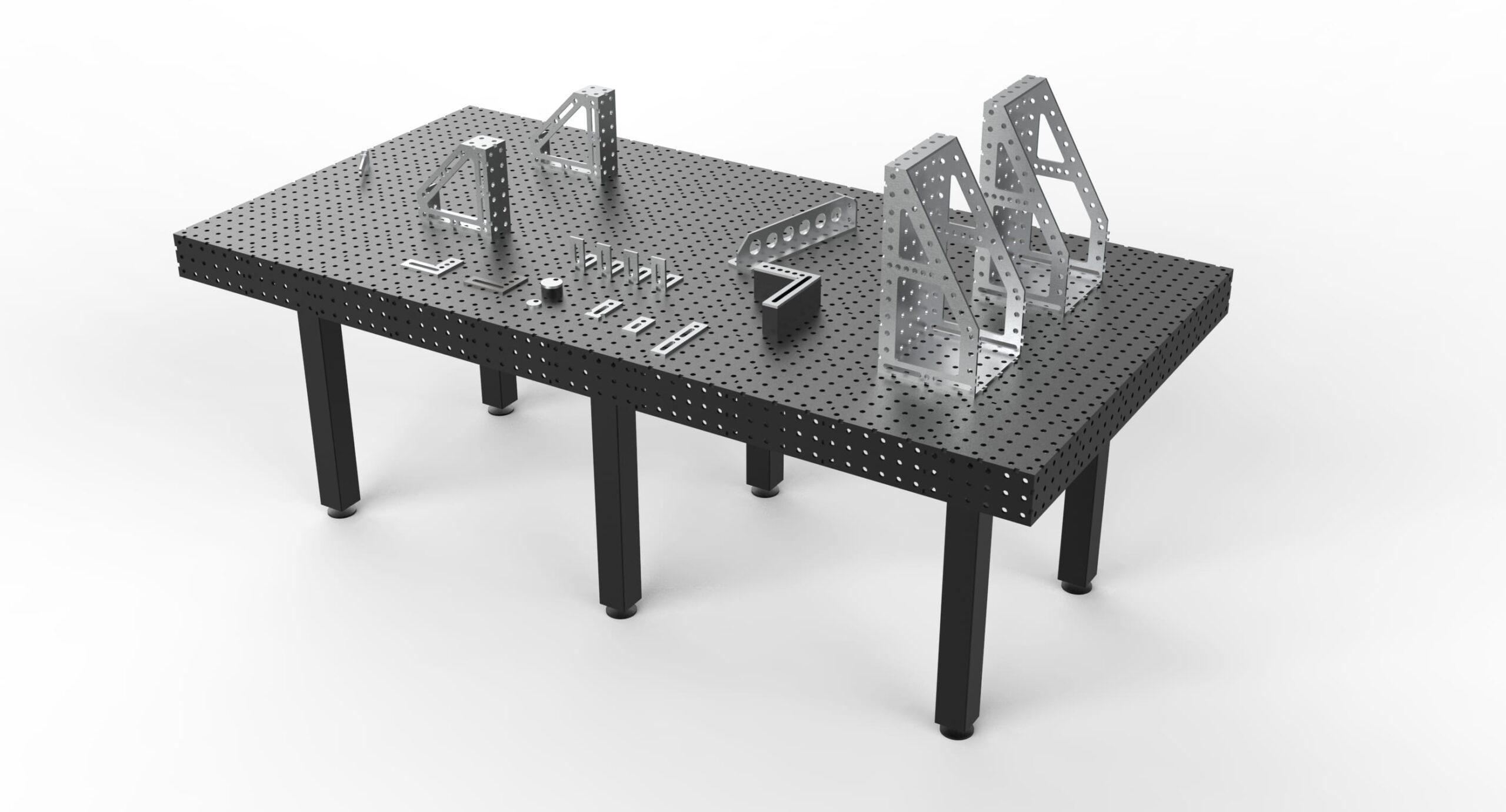

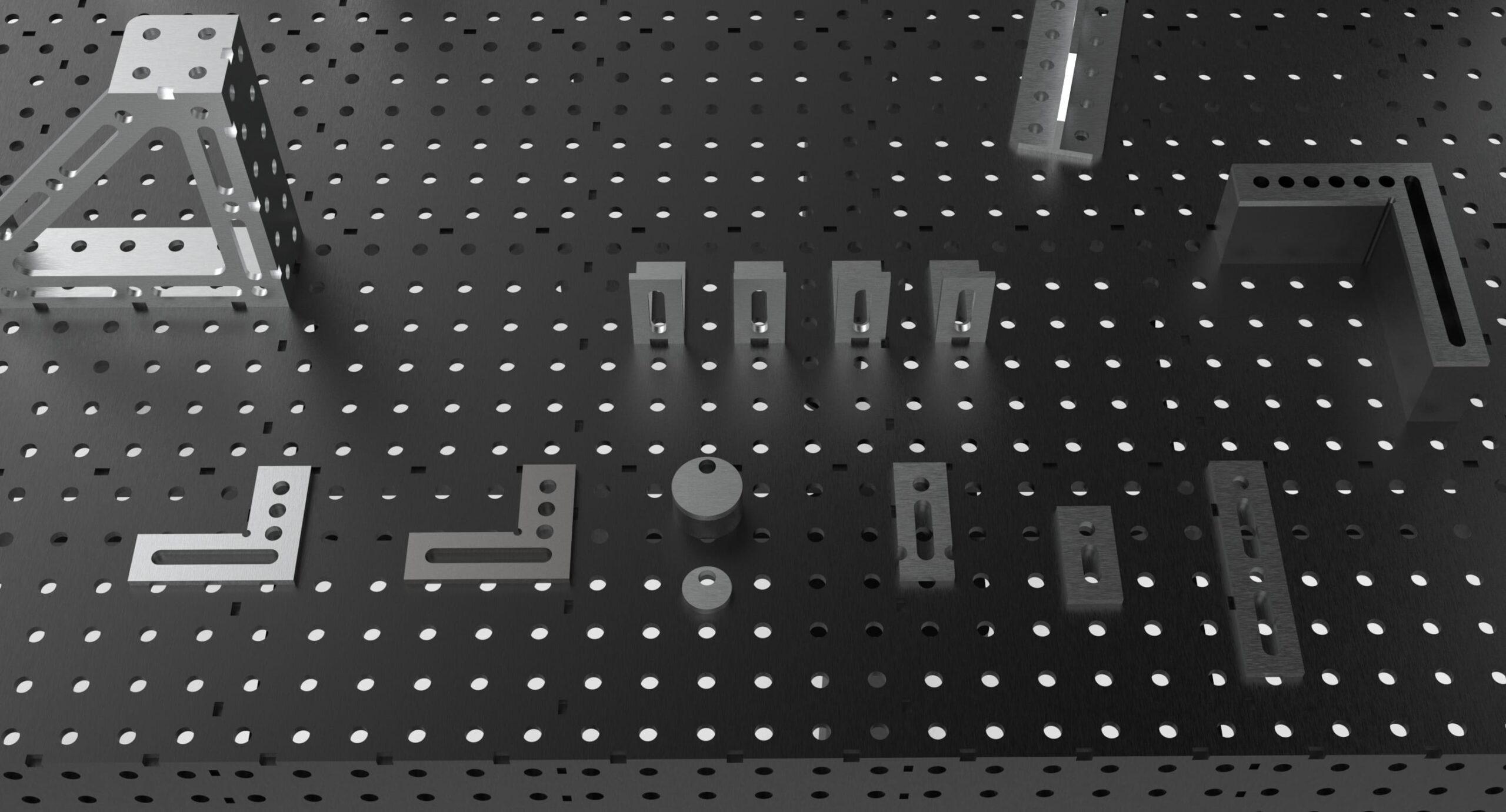

Бонус: В свободные места на листе добавлены дополнительные элементы (упоры, косынки или мелкая оснастка), чтобы вы получили максимум пользы из каждого килограмма закупленной стали.
Кому подойдет этот проект?
-
Для частных мастерских: Соберите стол один раз и забудьте о проблемах с геометрией изделий на годы.
-
Для цехов металлоконструкций: Стандартизация рабочих мест повышает скорость сборки в 2-3 раза.
-
Для услуг лазерной резки: Вы можете продавать готовые комплекты для сборки (КИТ-наборы) своим клиентам, используя наши чертежи.
Что вы получаете после покупки?
Вы приобретаете архив, в котором структура папок продумана для удобства:
-
Индивидуальные файлы деталей: Каждая деталь в отдельном файле для удобного редактирования.
-
Общий файл раскладки: Полностью готовый к резке лист 3000х1500 мм.
-
Сборочный чертеж: Пошаговое понимание того, куда устанавливается каждый элемент.
Инвестиция в точность
Сварочный стол — это фундамент вашего бизнеса. Если фундамент кривой, то и изделия будут соответствующими. Используя наш проект, вы получаете поверхность с идеальной сеткой отверстий, которая позволяет фиксировать детали любой сложности.
Забудьте о рулетке и угольнике при каждой прихватке. С этим столом вы просто выставляете упоры в нужные отверстия и сразу начинаете варить.
Как заказать?
Просто оформите заказ, и вы получите ссылку на скачивание всех материалов. Начните модернизацию своей мастерской уже сегодня! Плоское, надежное и профессиональное рабочее место — это не роскошь, а необходимость для тех, кто ценит свое время и репутацию.
