Костровая чаша – Рубин (чертеж DXF для ЧПУ лазерного станка)

Описание

Если вы занимаетесь металлообработкой, лазерной или плазменной резкой на станках с ЧПУ, то прекрасно знаете главную проблему готовых чертежей из интернета. Скачиваешь красивую картинку, открываешь DXF — а там «каша». Линии пересекаются, дуги состоят из миллиона мелких отрезков, из-за которых станок начинает дергаться и жевать металл, контуры не замкнуты, а о зазорах под сварку или правильном угле гиба авторы, кажется, вообще никогда не слышали. В итоге вместо того, чтобы запустить деталь в работу и получить прибыль, вы часами сидите в CAD-редакторе, вручную перебирая каждый узел.

Мы сами прошли через этот кошмар, поэтому наши векторы изначально проектируются под реальное производство. Сегодня мы разберем одну из самых коммерчески успешных моделей в нашем каталоге — костровую чашу «Рубин». Это не просто абстрактная геометрия, а выверенное, протестированное на практике изделие с габаритами 1005х872 мм и высотой 350 мм, которое гарантированно привлекает внимание покупателей и продает само себя.

Геометрия, которая продает: дизайн и эргономика «Рубина»

Почему именно «Рубин»? На рынке костровых чаш сейчас высокая конкуренция, но 90% ассортимента — это либо банальные круглые штампованные «тазики» из строительных супермаркетов, которые прогорают за один сезон, либо перегруженные деталями конструкции с вырезанными силуэтами волков, оленей и деревьев. Последние, хоть и выглядят эффектно на картинке, в реальности имеют огромный минус: мелкие элементы быстро деформируются от термических нагрузок, забиваются золой, а очистить их — та еще задача.

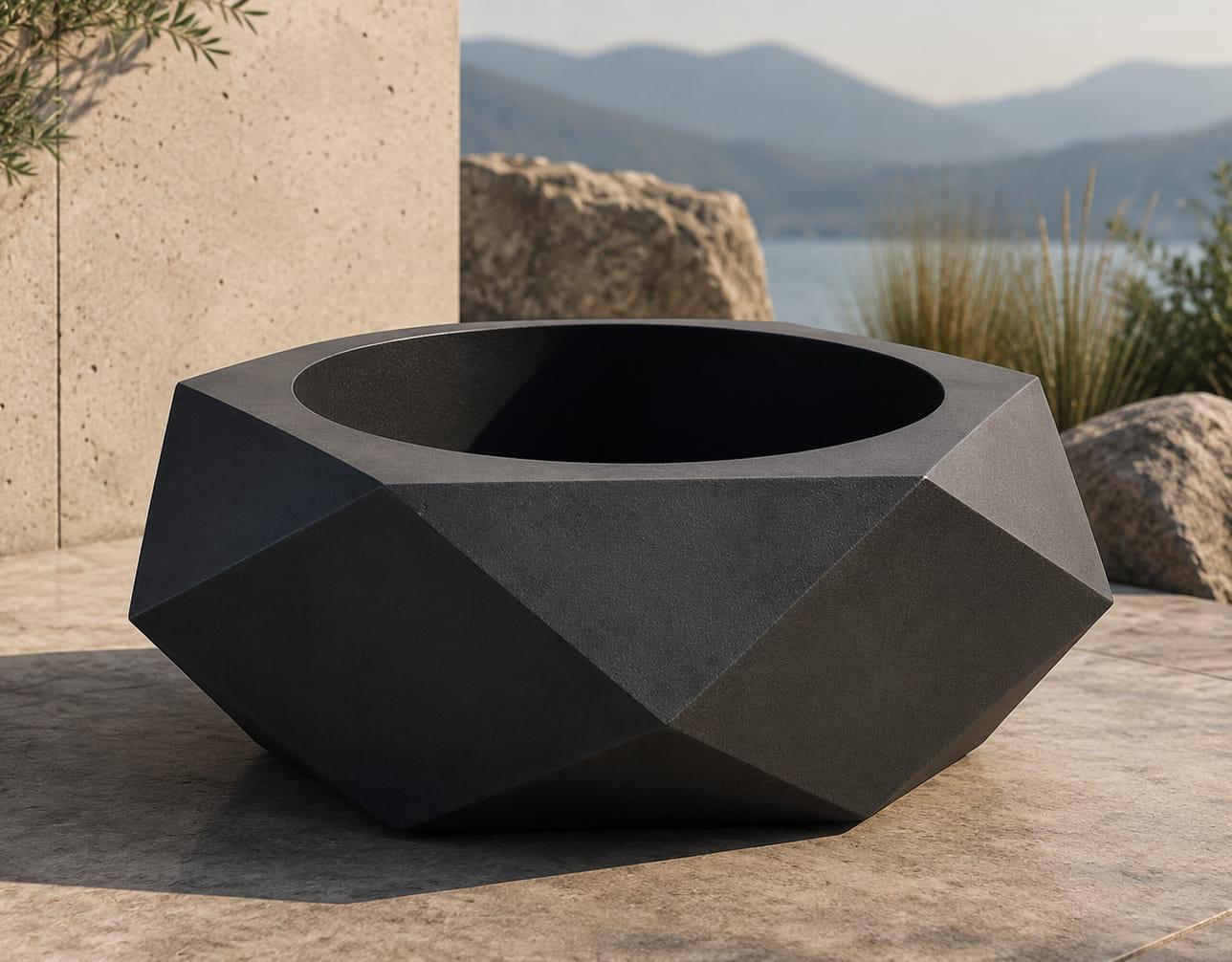

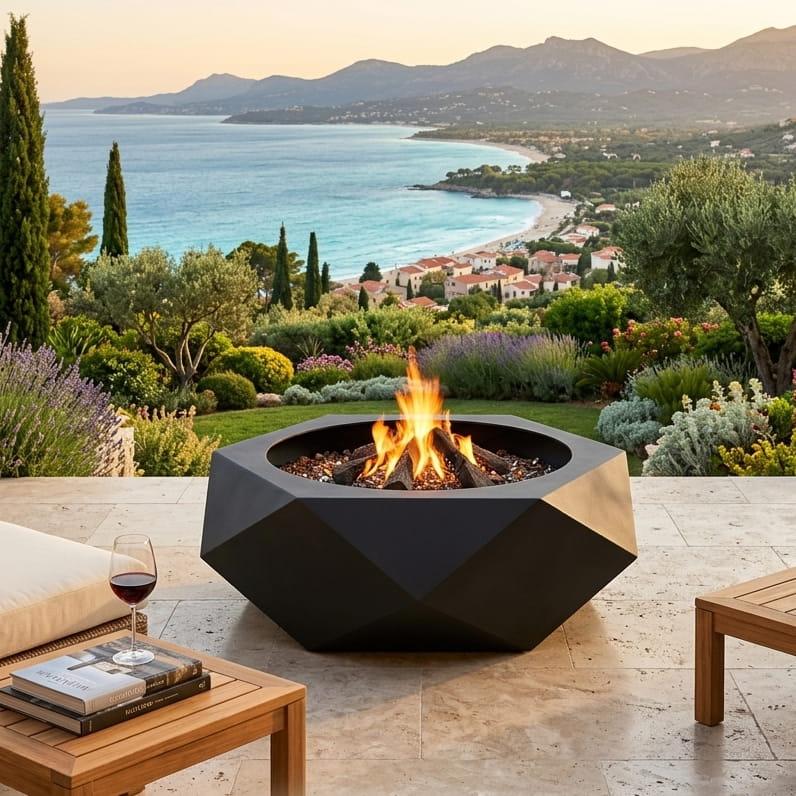

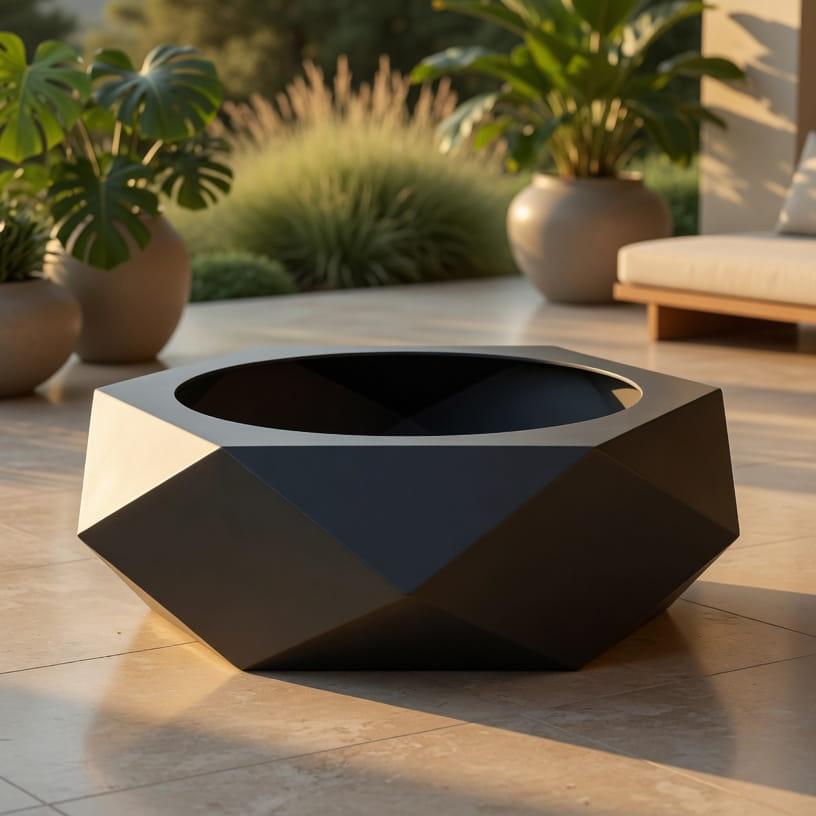

«Рубин» идет другим путем. Его форма вдохновлена классической изумрудной огранкой драгоценных камней. Четкие, строгие грани создают сложную объемную игру света и тени даже тогда, когда внутри не горит огонь. Эта чаша выглядит как дорогой арт-объект премиум-класса, способный украсить любой современный ландшафтный дизайн — от минимализма и хай-тека до уютного скандинавского стиля или брутального лофта.

Ширина в 1005 мм — это идеальный баланс. С одной стороны, чаша выглядит солидно, массивно и вмещает полноценные крупные поленья, а не мелкие щепки. С другой стороны, глубина в 872 мм и высота 350 мм позволяют сохранять компактность при транспортировке. Очаг спроектирован так, чтобы обеспечивать оптимальный приток кислорода к дровам: пламя горит ровно, не «задыхается», а геометрия бортов защищает огонь от резких порывов ветра, направляя тепло строго вверх и в стороны, к сидящим вокруг людям.

Что внутри пакета? Техническая изнанка чертежа

Мы ценим ваше время и ресурсы вашего оборудования. Покупая этот цифровой товар, вы получаете не просто плоскую развертку, а профессиональный комплект документации, готовый к загрузке в CAM-программу (будь то CypCut, FastCAM, Лидер-Раскрой или встроенный софт вашего станка).

Чертеж разработан и доступен в двух основных форматах:

• AutoCAD DXF — универсальный, максимально очищенный формат. Никаких слоев-паразитов, сплайнов, двойных линий или пересекающихся контуров. Только чистые полилинии и дуги, которые любой станок распознает с первого раза. Вы тратите ровно две минуты: импортировали, выставили вложенность (нестинг), задали точки входа луча — и запустили резку.

• SOLIDWORKS 2022 — исходная параметрическая трехмерная модель. Это огромный плюс для тех, кто хочет кастомизировать изделие под конкретного заказчика. Нужен другой логотип на боковине? Хотите изменить масштаб или изменить посадочное место под кольцо для казана? В исходнике SolidWorks все сопряжения и листовые параметры сохраняются, вы сможете перестроить модель за несколько кликов без потери пропорций.

Умная комплектация: два технологических решения в одном архиве

Каждое производство уникально. У кого-то в цеху стоит мощный лазерный источник и современный гидравлический листогиб с ЧПУ, а кто-то работает в формате небольшой мастерской, где из инструментов есть только плазморез, сварочный полуавтомат и болгарка. Мы учли это, поэтому включили в комплект 2 абсолютно разных варианта раскроя:

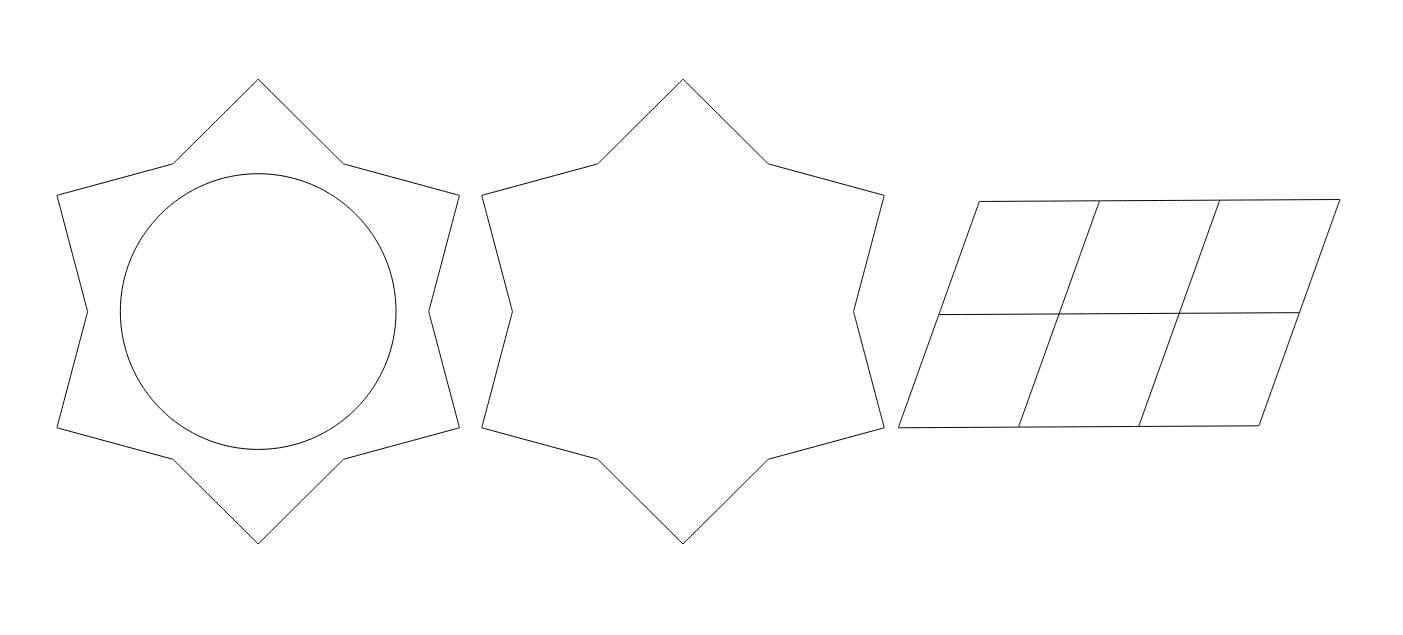

1. Вариант №1: Под гибку и сварку. Оптимальный выбор для серийного производства. Этот вариант минимизирует общую длину сварочных швов, а значит — экономит дорогой сварочный газ, проволоку и, главное, рабочее время вашего мастера. Детали режутся едиными сегментами, на которых нанесены линии разметки или технологические прорези. После резки заготовка отправляется на листогибочный станок. Угол гиба составляет ровно 132 градуса. Конструкция собирается как конструктор: согнул по линиям, зафиксировал струбцинами и прихватил. Геометрия сходится идеально, до десятых долей миллиметра.

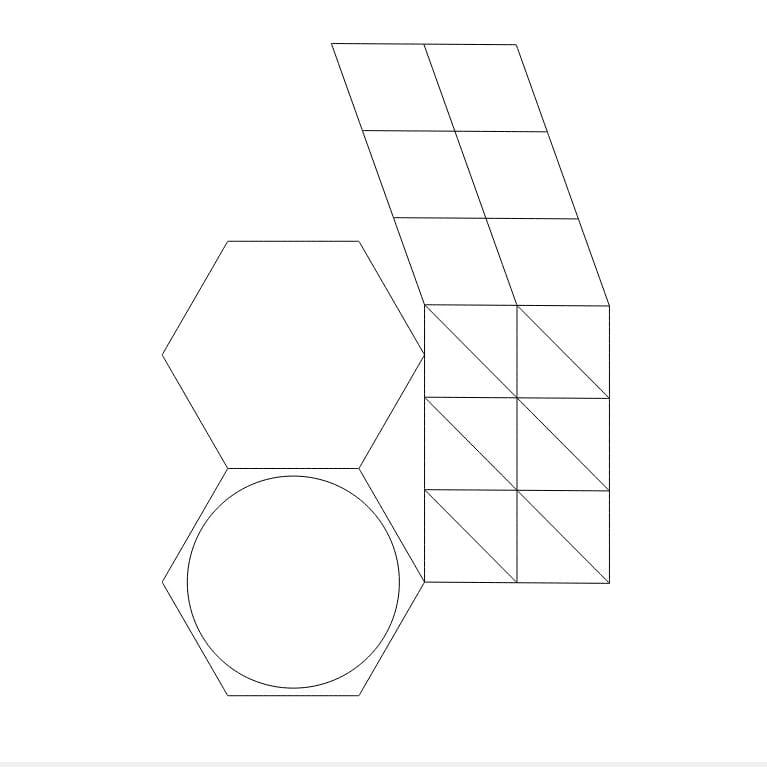

2. Вариант №2: Только под сварку. Идеальное решение для производств, где нет гибочного оборудования, либо если вы режете чашу из очень толстого металла, который ваш листогиб просто «не потянет» по усилию. В этом файле все грани разбиты на отдельные плоские элементы. Чтобы сборка не превратилась в геометрический ребус, мы предусмотрели систему замков (шип-паз) и фиксаторов на стыках. Элементы жестко позиционируются друг относительно друга, исключая перекосы, «вертолеты» и деформацию конструкции в процессе сварки. Вы просто собираете чашу на прихватках, проверяете углы и провариваете швы.

Универсальность по толщине металла: от эконома до вечного премиума

В параметрах чертежа указано: толщина стали — любая. И это не маркетинговая уловка. Конструктив «Рубина» разработан с учетом того, что опорные элементы и ребра жесткости не завязаны на фиксированный паз, критичный к изменению толщины листа (в варианте под гибку). Вы можете использовать ту сталь, которая прямо сейчас есть у вас на складе или в остатках от крупных заказов:

• Сталь 3–4 мм: Отличный вариант для создания бюджетной, но долговечной линейки чаш. Изделие получается относительно легким, его удобно перевозить, при этом за счет жестких граненых ребер форму чаши не поведет от термических нагрузок.

• Сталь 5–6 мм: Золотой стандарт для коммерческих костровых зон, баз отдыха, ресторанов или требовательных частных клиентов. Такая чаша выглядит монументально, имеет солидный вес и прослужит decades.

• КОРТЕН (Corten steel): Если вы хотите выйти в премиум-сегмент с высоким чеком, вырежьте «Рубин» из атмосферостойкой стали Corten. Покрываясь со временем благородной бархатистой ржавчиной, эта геометрия превращается в настоящий шедевр ландшафтного искусства, который можно продавать в 3-4 раза дороже себестоимости металла.

Экономика производства: считаем вашу чистую прибыль

Давайте снимем розовые очки и посчитаем реальную выгоду. Почему покупка готового качественного чертежа выгоднее, чем наем штатного конструктора или самостоятельные попытки построить развертку сложного многогранника?

Час работы хорошего инженера-проектировщика стоит недешево. На проектирование, расчет разверток с учетом коэффициента удлинения металла при гибе на 132 градуса, создание тестовых образцов и исправление ошибок у него уйдет минимум 1–2 рабочих дня. При этом не факт, что первая же вырезанная из металла чаша сойдется без зазоров.

Покупая наш чертеж, вы тратите сумму, которая окупается с первой же продажи половины готового изделия. Все последующие вырезанные чаши — это ваша чистая, прогнозируемая прибыль.

Преимущества для вашего бизнеса:

1. Минимум отходов при раскрое. Геометрия деталей позволяет сделать плотную раскладку на листе металла (форматов 1250х2500 мм или 1500х3000 мм), минимизируя деловой отход.

2. Быстрый цикл производства. Чистое время резки на лазере мощностью 1.5–3 кВт занимает считанные минуты. Сборка и сварка за счет подготовленных файлов гибки или системы позиционирования занимает не более получаса у опытного мастера.

3. Готовый контент для ваших соцсетей. Четкие трехмерные рендеры из SolidWorks, которые вы можете сделать на основе нашей модели, можно сразу выкладывать на сайт или на маркетплейсы для сбора предзаказов, даже не тратя металл на первый образец.

Как получить чертеж?

Процесс полностью автоматизирован. Сразу после оплаты вы получаете ссылку на скачивание zip-архива, в котором бережно разложены по папкам файлы DXF и SOLIDWORKS 2022 для обоих вариантов сборки. Никаких ожиданий, созвонов с менеджерами или долгих переписок по email. Скачал — поставил на станок — заработал.

Не упускайте сезон! Костровые чаши — это товар стабильно высокого спроса с ранней весны до глубокой осени. Добавьте «Рубин» в свой ассортимент уже сегодня, удивите своих клиентов безупречным стилем готового изделия и загрузите свои производственные мощности высокомаржинальным продуктом.
