Буржуйка, печь, духовка, мангал, плитка для готовки разборная конструкция (чертеж для лазерного станка DXF)

Описание

Важно!

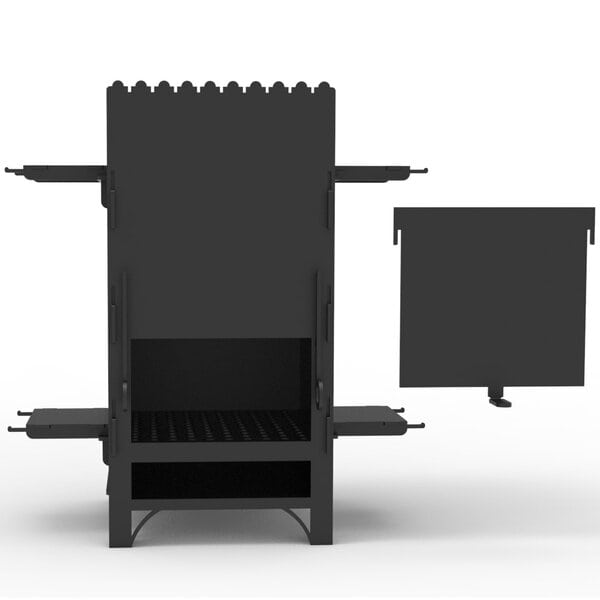

Разборная печь, совмещающая в себе: буржуйку, мангал, печь, а также поверхность для приготовления (конфорки). Изделие изготавливается из стали толщиной 5 мм. Задвижной лючок закрывает отверстие для дров (240х138 мм) и отверстие для золы (240х50 мм).

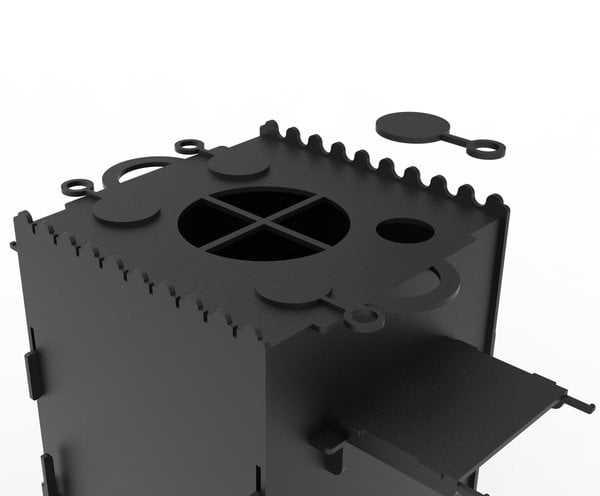

На верхней части печки есть отверстия для шампуров. В комплект входит чертеж верхней части печи с конфорками для котелка (150 мм) и отверстия для чашек (50 мм). Вместо поверхности для приготовления можно установить глухую поверхность (та же самая деталь, что и дно) либо поверхность с отверстием (110 мм) для вывода трубы.

Всю конструкцию можно собрать без использования сварочного аппарата или гибки. Единственное место, где не помешает гибка, — это ручка для лючка, который закрывает отверстия для дров и золы.

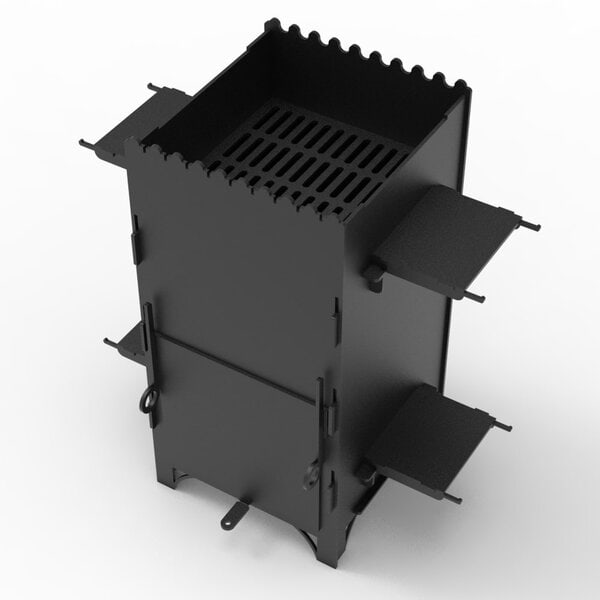

Готовить можно на внутреннем гриле или на плите для готовки. Также есть возможность вырезать две детали гриля и установить их на место гриля и на место плиты, таким образом, можно удвоить количество готовящегося мяса или других продуктов.

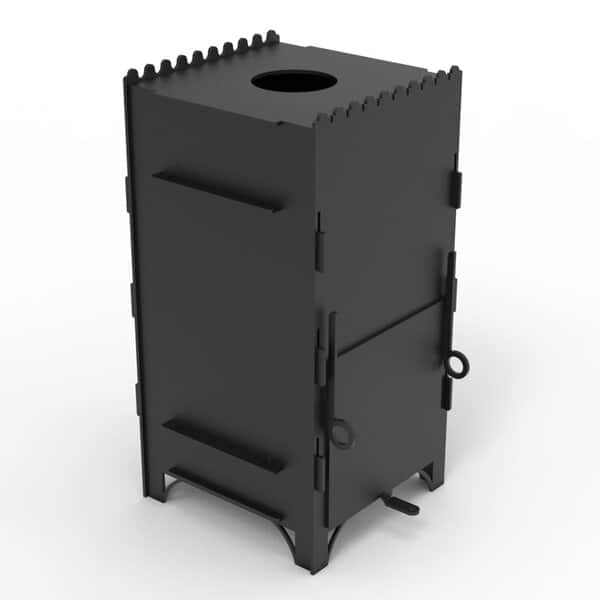

Благодаря стали толщиной 5 мм, печь можно использовать как буржуйку, ведь она будет отдавать много тепла. Для этого необходимо вырезать верхнюю деталь с отверстием под распространенную 110-мм трубу.

Чтобы поднимать крышку для дров и предотвратить выпадение крепежа, на них установлены специальные круглые отверстия, за которые можно придерживать.

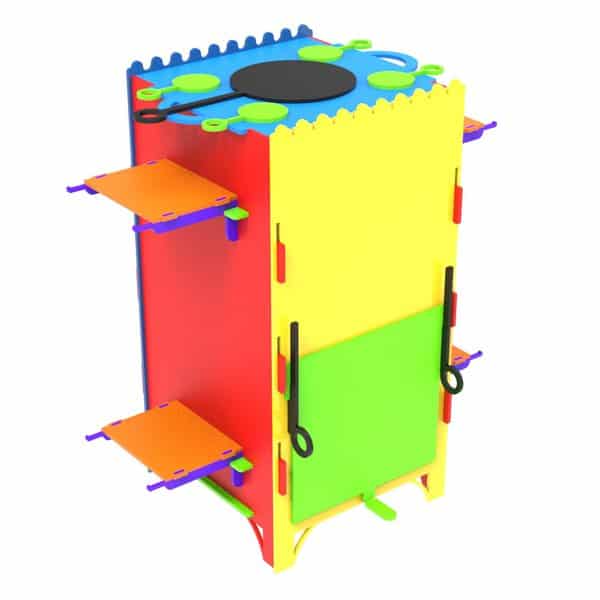

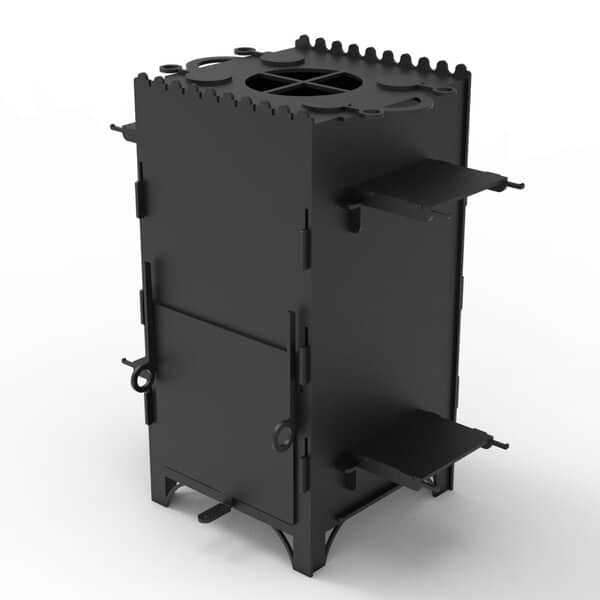

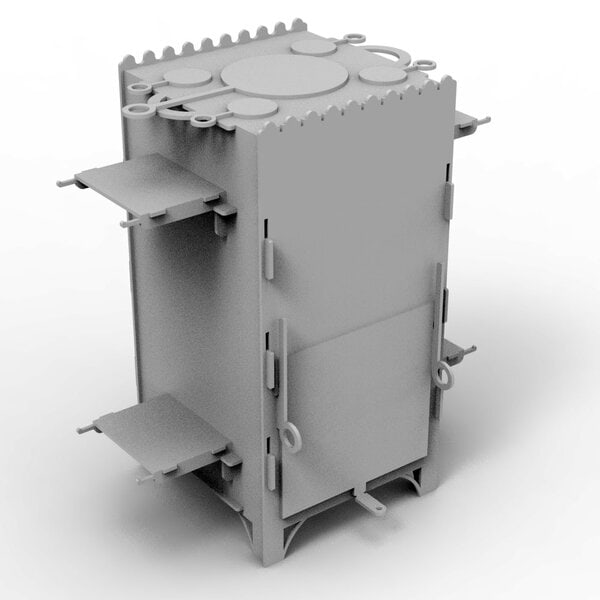

На печь можно установить 4 полочки, на каждой из которых есть по 2 крючка, на которые можно вешать шампуры и заглушки для чашек или казанка. Если на поверхности для приготовления вам не нужны 50-мм отверстия для чашек, можно использовать поверхность с 110-мм отверстием, которое также легко закрывается круглой заглушкой диаметром 160 мм.

Сама буржуйка располагается на 50-мм ножках, тем не менее печь всё равно не рекомендуется использовать в жилых помещениях, так как разборная конструкция может пропускать часть дыма наружу.

В комплекте с DXF-чертежом для лазерного станка также идут исходные файлы (SOLIDWORKS 2022). При необходимости вы можете обратиться к нам — мы переделаем печь под нужную толщину стали или изменим размеры самого изделия.
