Мангал “Маленький дракон” чертеж DXF для ЧПУ лазерного станка 3.2 мм

Описание

Если вы занимаетесь лазерной резкой металла, то прекрасно знаете главную боль этого бизнеса. Клиенты постоянно ищут что-то необычное. Просто «коробка на ножках» уже никому не интересна — таких предложений на рынке сотни, и конкурировать там приходится только ценой, работая в минус. Люди хотят, чтобы вещь цепляла взгляд, служила годами и вызывала белую зависть у соседей по даче.

Мангал «Маленький дракон» — это как раз тот случай, когда эстетика лофта и мифологии соединилась с грамотным инженерным расчетом. Это не просто функциональная вещь для жарки мяса, а настоящий арт-объект, который гарантированно привлечет внимание к вашему каталогу готовой продукции.

Мы подготовили полностью готовый к производству комплект цифровых чертежей, адаптированный под самый ходовой и надежный лист толщиной 3.2 мм. Вам не придется ничего дорабатывать, перепроверять зазоры или тратить дорогой металл на тестовые бракованные резы. Загрузили файл в стойку станка — и запустили производство.

Почему этот чертеж — готовое бизнес-решение, а не просто картинка

Давайте говорить откровенно: в сети можно найти сотни бесплатных DXF-файлов. Но любой опытный оператор ЧПУ или технолог знает, чем заканчивается скачивание таких «подарков». В 90% случаев это кривые векторы, разорванные контуры, наложение линий одна на другую и полное отсутствие понимания того, как металл ведет себя при тепловом расширении. В итоге вы тратите часы на ручную правку узлов в Corel или SolidWorks, а потом деталь клинит при сборке.

Этот макет разрабатывался с нуля профессиональным конструктором, который понимает специфику работы лазерных комплексов.

1. Полная мультиформатность (Работайте в чем удобно)

Мы не ограничиваем вас одним лишь базовым DXF. В комплекте вы получаете файлы под любые популярные инженерные и графические программы:

• AutoCAD (DXF): Классический промышленный стандарт. Идеально импортируется в любые CAM-программы (CypCut, LaserCut и др.) без потери масштаба и искажения геометрии.

• SOLIDWORKS 2022: Полная параметрическая 3D-модель. Если вы захотите изменить толщину пазов под другой металл или добавить кастомную гравировку (например, имя заказчика или логотип компании), это можно сделать буквально за пару кликов.

• CorelDRAW 2025 (CDR): Самая свежая версия популярного векторного редактора. Отлично подойдет для тех, кто привык готовить раскладку (нестинг) и оптимизировать резку вручную.

• Adobe Illustrator (AI): Удобно для подготовки качественных рендеров, рекламных буклетов или интеграции макета в полиграфию вашего интернет-магазина.

2. Точный расчет под толщину 3.2 мм

Почему именно 3.2 мм? Это «золотая середина» для качественных мангалов.

• Металл толщиной 1.5–2 мм слишком тонкий — такой мангал «поведет» после второго-третьего розжига, углы деформируются, и конструкция потеряет вид. Покупатель останется недоволен.

• Толщина 4–5 мм и выше делает изделие неподъемным и неоправданно дорогим в закупке сырья.

• Сталь 3.2 мм обеспечивает жесткость, долговечность и устойчивость к температурным деформациям, при этом сохраняя адекватный вес изделия и не перегружая лазерную голову при раскрое. В чертеже заложены идеальные технологические зазоры с учетом микро-плазмы и ширины луча лазера, благодаря чему пазы стыкуются плотно, без люфтов, но и без необходимости дорабатывать детали напильником после резки.

Продуманная эргономика и габариты

Мангал «Маленький дракон» спроектирован так, чтобы им было удобно пользоваться в реальных условиях, а не только любоваться на фотографии. Размеры подобраны с учетом среднестатистического расхода угля и длины стандартных шампуров.

Технические характеристики готового изделия:

• Высота: 408 мм — оптимальная высота для размещения как на земле, так и на специальной подставке или огнеупорном столе. Мангал устойчив, центр тяжести смещен вниз, что исключает случайное опрокидывание.

• Глубина (ширина профиля): 408 мм — позволяет комфортно раскладывать мясо, оставляя правильное расстояние между рабочей зоной и стенками.

• Ширина (длина по фасаду): 824 мм — внушительный размер. На таком мангале можно одновременно разместить полноценный комплект шампуров на большую компанию или установить с одной стороны решетку-гриль, а с другой — оставить место под классический шашлык.

• Глубина жаровни: 179 мм — выверенное расстояние от углей до мяса. Если сделать жаровню глубже — придется тратить в два раза больше угля для поддержания жара. Если сделать меньше — мясо будет обгорать снаружи, оставаясь сырым внутри. 179 мм — это классический стандарт профессиональных шашлычников.

Дизайн «Маленький дракон»: в чем фишка?

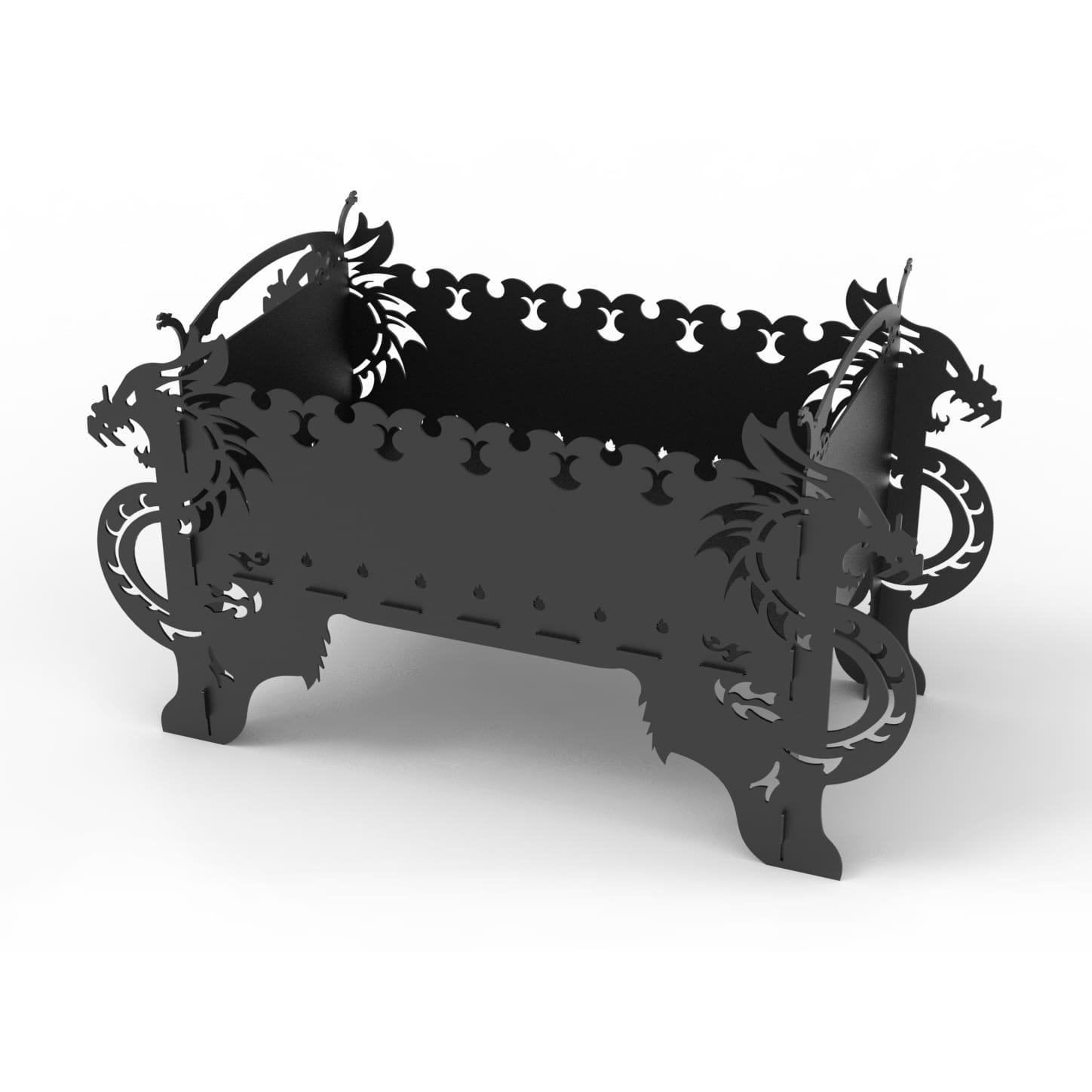

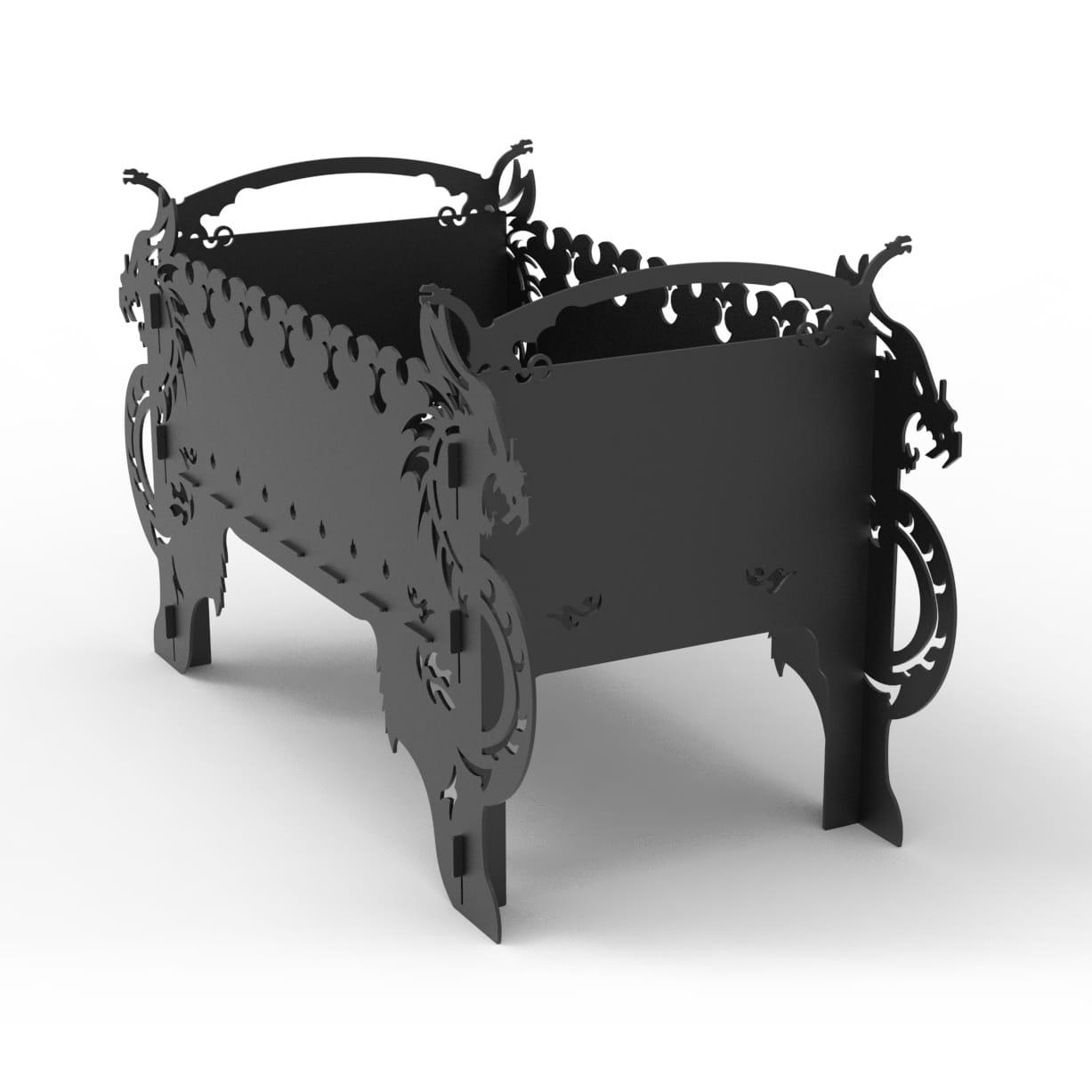

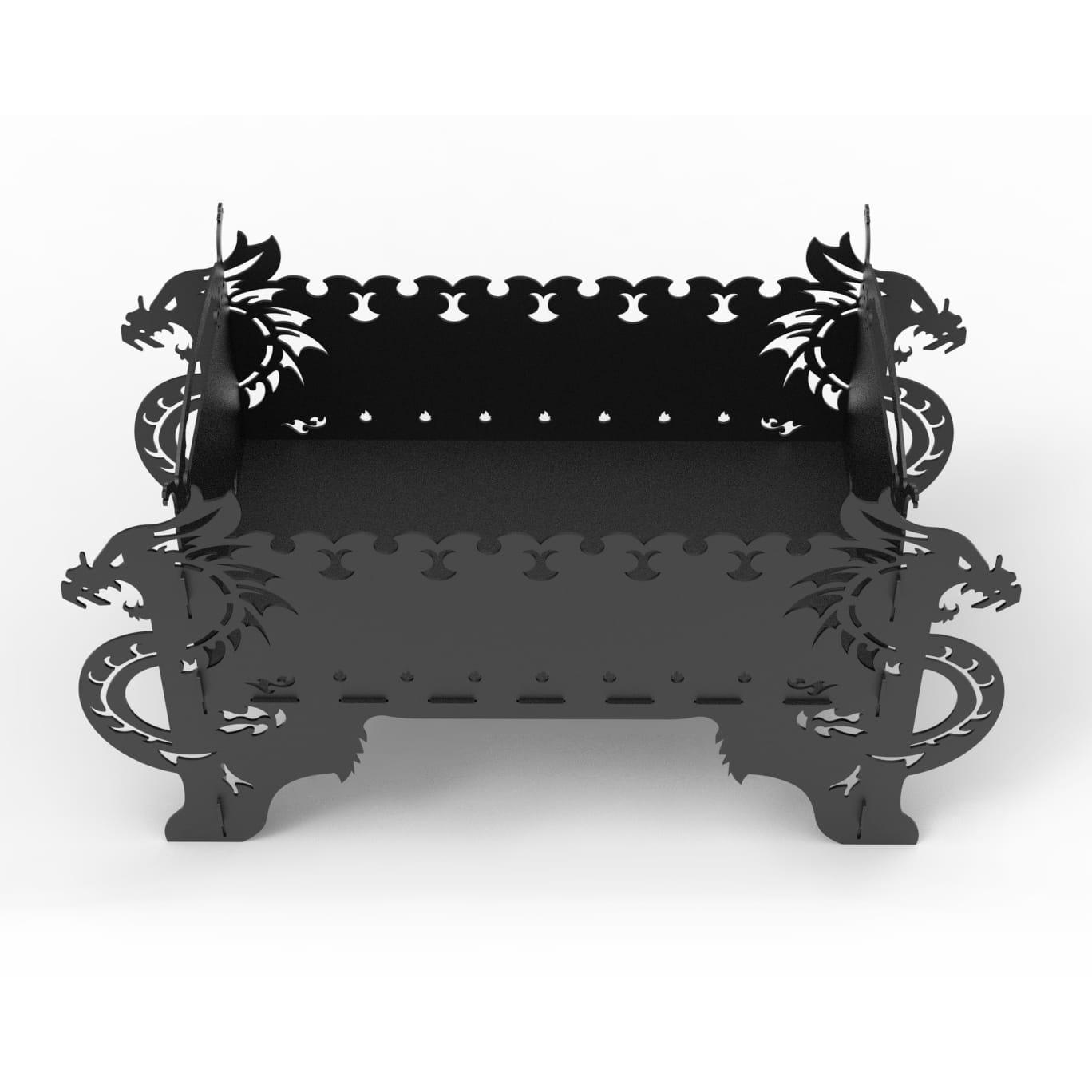

Главное визуальное достоинство модели — стилизованные боковые панели и вентиляционные прорези, выполненные в виде силуэта дракона. Это не просто декоративный элемент.

Во-первых, геометрия прорезей работает как естественное поддувало. Расположение отверстий рассчитано таким образом, чтобы кислород поступал к углям равномерно по всей площади жаровни. Угли не затухают, но и не раздуваются до неуправляемого пламени от малейшего дуновения ветра.

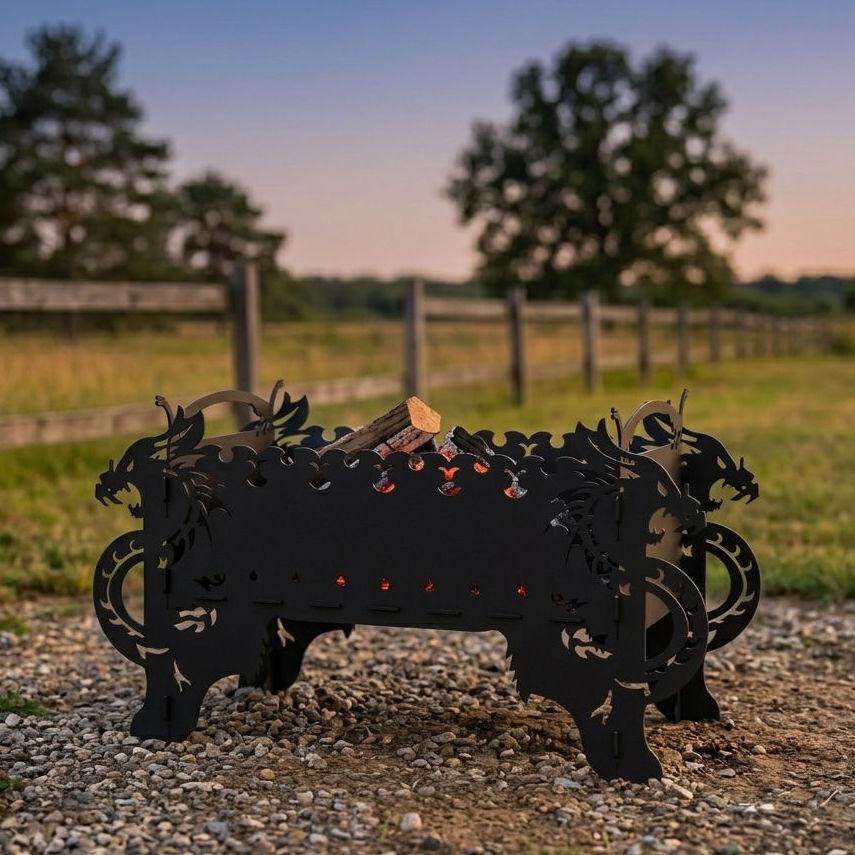

Во-вторых, во время горения дров или тления углей сквозь фигурные вырезы пробивается мягкий свет пламени. В темноте это выглядит завораживающе, создавая эффект живого, дышащего огня внутри мифического существа. Такой визуальный прием мгновенно превращает обычный процесс приготовления еды в красивый вечерний ритуал. Продукция с подобным дизайном продает себя сама — достаточно один раз снять короткое видео мангала в работе и выложить в социальные сети.

Экономика производства: почему выгодно купить готовый чертеж?

Давайте посчитаем затраты. Чтобы нанять профессионального конструктора-дизайнера для разработки подобного мангала с нуля, вам потребуется:

1. Составить подробное техническое задание.

2. Оплатить от 3 до 5 дней работы инженера (а час работы хорошего специалиста в SOLIDWORKS стоит недешево).

3. Вырезать первый тестовый образец, обнаружить пару нестыковок в геометрии или неудобство сборки.

4. Отправить макет на доработку, снова потратить время и металл на второй тест.

Покупая готовый чертеж, вы пропускаете все эти круги производственного ада. Вы получаете цифровой продукт, который уже проверен, оптимизирован и готов приносить прибыль.

Преимущества для владельцев лазерного бизнеса:

• Минимальный коэффициент отходов: Компоновка деталей в чертежах позволяет максимально плотно разложить элементы на стандартном листе металла (нестинг), минимизируя деловой отход.

• Быстрая сборка: Конструкция собирается интуитивно понятно. Все пазы и замковые соединения спроектированы так, что собрать мангал сможет даже конечный покупатель без использования сложного инструмента. Вы можете продавать его как в готовом (сваренном/собранном) виде, так и в виде плоского конструктора в красивой коробке — это снижает стоимость логистики в разы!

• Высокая маржинальность: Себестоимость листа стали 3.2 мм и лазерной резки относительно невысока, а готовое дизайнерское изделие «Маленький дракон» в рознице оценивается значительно выше стандартных гладких мангалов. Ваша чистая прибыль с одной продажи возрастает в 2–3 раза.

Как вы получите файлы после покупки?

Процесс полностью автоматизирован. Вам не нужно ждать звонка менеджера или отправки письма вручную.

1. Нажимаете кнопку «Купить» и оплачиваете заказ удобным для вас способом.

2. Ссылка на скачивание архива мгновенно приходит на вашу электронную почту и отображается в личном кабинете.

3. Внутри архива вы найдете аккуратно разложенные по папкам файлы во всех заявленных форматах: .dxf, .sldprt/.sldasm (SolidWorks), .cdr, .ai. Everything is ready to go.

Несколько советов по производству от наших технологов:

Чтобы готовое изделие выглядело на миллион и служило десятилетиями, рекомендуем придерживаться простых правил при производстве:

1. Выбор материала: Используйте качественную горячекатаную или холоднокатаную сталь (например, Ст3 или аналоги). Она отлично держит термические нагрузки при толщине 3.2 мм.

2. Финишная обработка: После лазерной резки обязательно удалите грат (если он образовался) и зачистите острые кромки. Покупатель ценит, когда изделие безопасно брать в руки.

3. Покраска: Для придания премиального вида и защиты от коррозии покройте мангал термостойкой кремнийорганической краской (выдерживающей до +800°C или +1000°C). Черный матовый цвет в сочетании с пламенем, бьющим из прорезей «Дракона», выглядит невероятно стильно.

Расширяйте свой ассортимент правильными позициями. Мангал «Маленький дракон» — это стабильный спрос в сезон пикников, отличный вариант для дорогого подарка и надежная рабочая лошадка для вашего лазерного станка ЧПУ.

Загрузите профессиональный комплект чертежей прямо сейчас и запустите новинку в производство уже сегодня!
