Костровая чаша – Лес. Чертеж в DXF формате для лазерного станка

Описание

Если вы занимаетесь металлообработкой, лазерной резкой на заказ или держите свой интернет-магазин костровых чаш и мангалов, то отлично знаете: клиенту мало просто «железяки». Ему нужна эстетика. Но для вас, как для производителя, на первом месте всегда стоят технологичность изделия, скорость сборки и минимальное количество брака.

Обычные сегментные чаши (сваренные из 6–8 отдельных лепестков) — это классика, но они требуют кучу времени на подгонку, фиксацию в кондукторе и погонные метры сварочных швов, которые потом еще нужно зачищать.

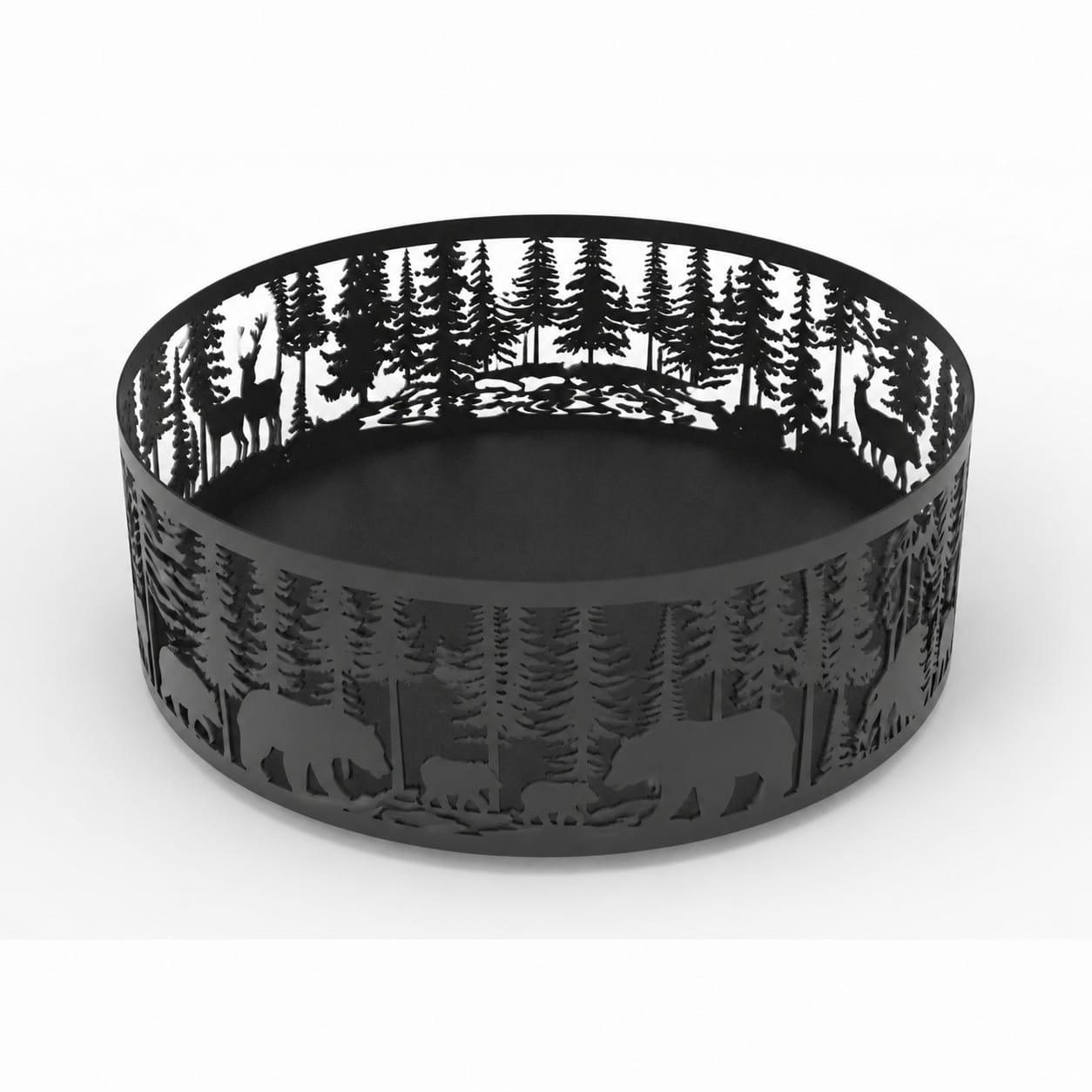

Этот цифровой чертеж костровой чаши «Лес» разработан по принципиально другому принципу — под вальцовку или гибочный станок. Мы сворачиваем один длинный лист в идеальный цилиндр или конус, свариваем всего один вертикальный стык и получаем монолитную, жесткую конструкцию. Никаких перекосов, никакой долгой ручной работы.

Что внутри файла и технические параметры модели

Чертеж поставляется в универсальном векторном формате AutoCAD DXF. Это промышленный стандарт, который без проблем «кушают» все популярные программы для раскроя: CypCut, NCStudio, LaserCut, а также векторные редакторы CorelDraw и Illustrator. Векторы чистые, замкнутые, без наложений, двойных линий и «мусора» — оптимизированы под быструю подготовку управляющей программы (G-кода).

Геометрия и характеристики готового изделия:

• Высота чаши: 240 мм — оптимальный бортик, который хорошо защищает огонь от ветра, но при этом дает отличный обзор на угли и красиво рассеивает свет от рисунка.

• Диаметр чаши: 700 мм — самый ходовой «семейный» размер. Она не выглядит громоздкой на участке, легко помещается в багажник легкового автомобиля для транспортировки, но вмещает в себя полноценные крупные поленья.

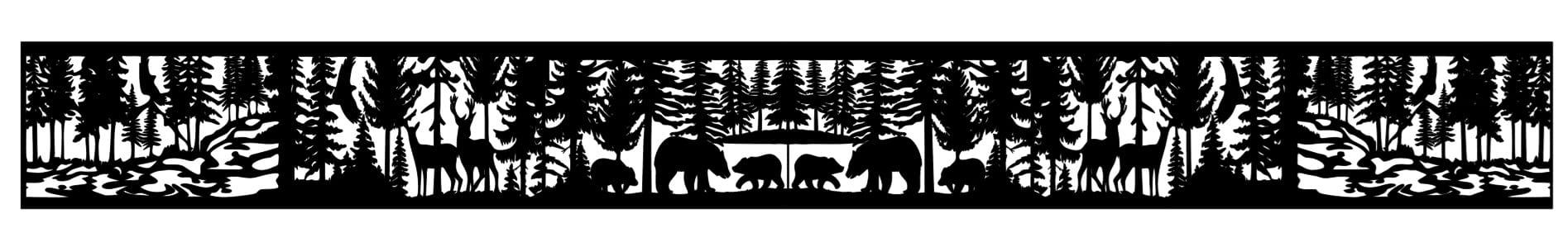

• Длина развертки листа: 2199.11 мм. Обратите внимание на этот параметр при планировании раскроя на вашем лазерном столе.

• Толщина металла: Расчет выполнен строго под сталь толщиной 2 мм. Это идеальный баланс между весом изделия, его стоимостью и устойчивостью к температурным деформациям. Чашу не «поведет» от жара, при этом она остается подъемной для одного человека.

• Метраж реза: Примерно 58.8 метров. Зная чистую скорость вашего лазера по двум миллиметрам углеродистой стали, вы сможете с точностью до копейки рассчитать себестоимость машинного времени еще до запуска станка.

Важный нюанс для технологов: Чертеж адаптирован именно под 2 мм. Если вы захотите сделать чашу «пожирнее» (например, из тройки или четверки), вам придется пропорционально скорректировать диаметр дна в чертеже, учитывая коэффициент внутреннего радиуса гиба металла.

Сюжет орнамента: почему именно «Лес»?

Силуэты деревьев — это абсолютный лидер продаж в тематике ландшафтного декора и костровых зон. Геометрические узоры часто выглядят слишком холодно и индустриально, а вот дикая природа заходит абсолютно всем.

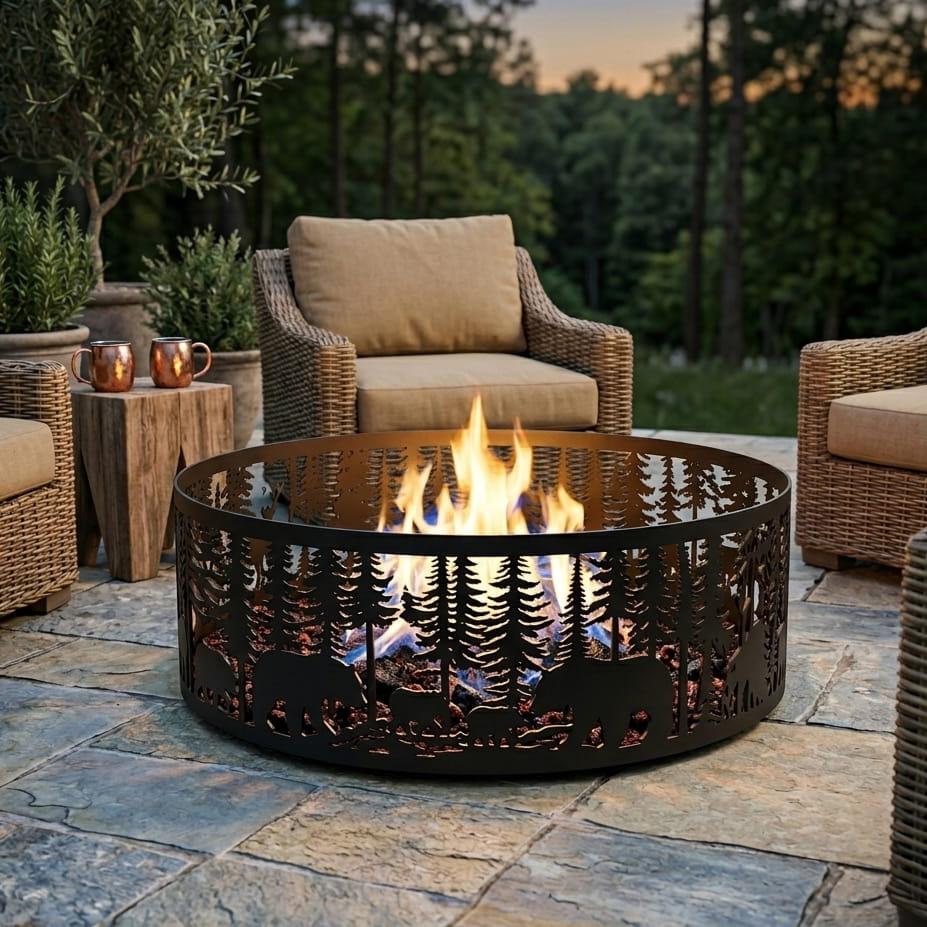

В этой модели рисунок «Лес» сделан сквозным. Когда дрова прогорают и чаша наполняется яркими углями, картинка буквально оживает. Вокруг костра создается мягкая игра теней, а силуэты деревьев прорисовываются максимально четко.

При проектировании орнамента мы учли физику поведения горячего металла:

1. Прогрев без деформаций: В рисунке нет слишком длинных тонких перемычек, которые могли бы перегреться, выгнуться дугой или прогореть за пару сезонов.

2. Безопасность: Прорези спроектированы так, чтобы крупные угли не вываливались наружу через детали рисунка, но при этом сохранялся хороший приток кислорода для стабильного горения без задымления.

3. Легкий съем со стола: Минимальное количество мелких деталей, которые могли бы провалиться под ламели стола или заклинить режущую головку лазера при подъеме.

Технология сборки: как это устроено

Процесс производства максимально упрощен и оптимизирован для экономии человеко-часов.

Экономика проекта: почему выгодно купить готовый чертеж?

Написание качественного, отлаженного чертежа с нуля — это всегда затраты. Если нанимать грамотного конструктора-дизайнера, разработка развертки под гибочник с учетом всех припусков, подгонка стыков и прорисовка нецикличного красивого рисунка обойдется в круглую сумму. Плюс добавьте сюда время на тестовую резку, исправление ошибок и испорченный металл, если где-то поплыли размеры.

Мы предлагаем вам проверенное, готовое к запуску решение. Вы покупаете файл один раз, а продавать готовые чаши можете сотнями. Цена чертежа окупается с первой же проданной костровой чаши.

Что вы получаете после оплаты:

• Ссылка на мгновенное скачивание цифрового файла.

• Чистый формат DXF без водяных знаков и блокировок.

• Возможность масштабировать или дорабатывать модель под свои задачи (например, добавлять логотипы ваших клиентов на борта).

Расширяйте ассортимент вашего магазина трендовой позицией, минимизируйте ручной труд сварщиков и запускайте в производство костровую чашу «Лес» уже сегодня!
