Кошка, тактический крюк 3 мм для снятия растяжек (разминирования) разборная, компактная, кошка саперная

Описание

В современных реалиях качественное тактическое снаряжение — это не просто элемент экипировки, а вопрос безопасности, здоровья, а иногда и сохранения жизни. Среди огромного арсенала средств, используемых военными, спасателями, волонтерами и саперами, одним из самых простых, но в то же время незаменимых инструментов является тактическая саперная кошка.

Этот инструмент предназначен для дистанционного разминирования, сдергивания подозрительных предметов, проверки троп на наличие взрывных растяжек, преодоления препятствий, а также для выполнения множества сопутствующих хозяйственных и лагерных задач в полевых условиях.

Однако найти в продаже готовую кошку, которая бы идеально сочетала в себе компактность, надежность, правильную геометрию зацепа и адекватную цену, удается далеко не всегда. Штампованные аналоги часто гнутся при первой же серьезной нагрузке, а чрезмерно тяжелые кованые изделия занимают слишком много места в подсумке и перегружают бойца. Оптимальное решение для мастерских, волонтерских организаций, производств металлообработки или индивидуальных мастеров — это самостоятельное изготовление инструмента методом лазерной или плазменной резки по выверенным цифровым лекалам.

Мы рады представить вам профессионально разработанный, протестированный в реальных условиях цифровой чертеж в формате AutoCAD DXF: «Кошка саперная тактическая (толщина 3 мм), разборная, компактная». Данный файл полностью готов к загрузке в программное обеспечение любого современного станка ЧПУ для лазерной, плазменной или гидроабразивной резки металла.

Технические характеристики изделия по чертежу

При проектировании данной модели упор делался на три ключевых фактора: максимальная жесткость при минимальном весе, идеальный баланс при забросе и абсолютная компактность в разобранном виде. Каждая линия, каждый зуб и технологический паз выверены до долей миллиметра.

• Формат файла: AutoCAD DXF (совместим со всеми популярными программами управления станками: CypCut, LaserCut, RdWorks, AutoCAD, Компас-3D и др.).

• Габаритные размеры в собранном виде:

  • Ширина: 84 мм

  • Высота: 90 мм

• Рекомендуемая толщина материала: 3 мм. Это оптимальный выбор, при котором конструкция сохраняет превосходную легкость, но за счет крестообразного соединения и ребер жесткости приобретает колоссальную прочность на излом.

• Универсальная система крепления шнура: На основном хвостовике предусмотрены три последовательных отверстия диаметрами 4 мм, 6 мм и 8 мм. Это позволяет использовать для фиксации как тонкий и прочный паракорд 550, так и более толстые альпинистские шнуры, текстильные стропы или карабины различного типа.

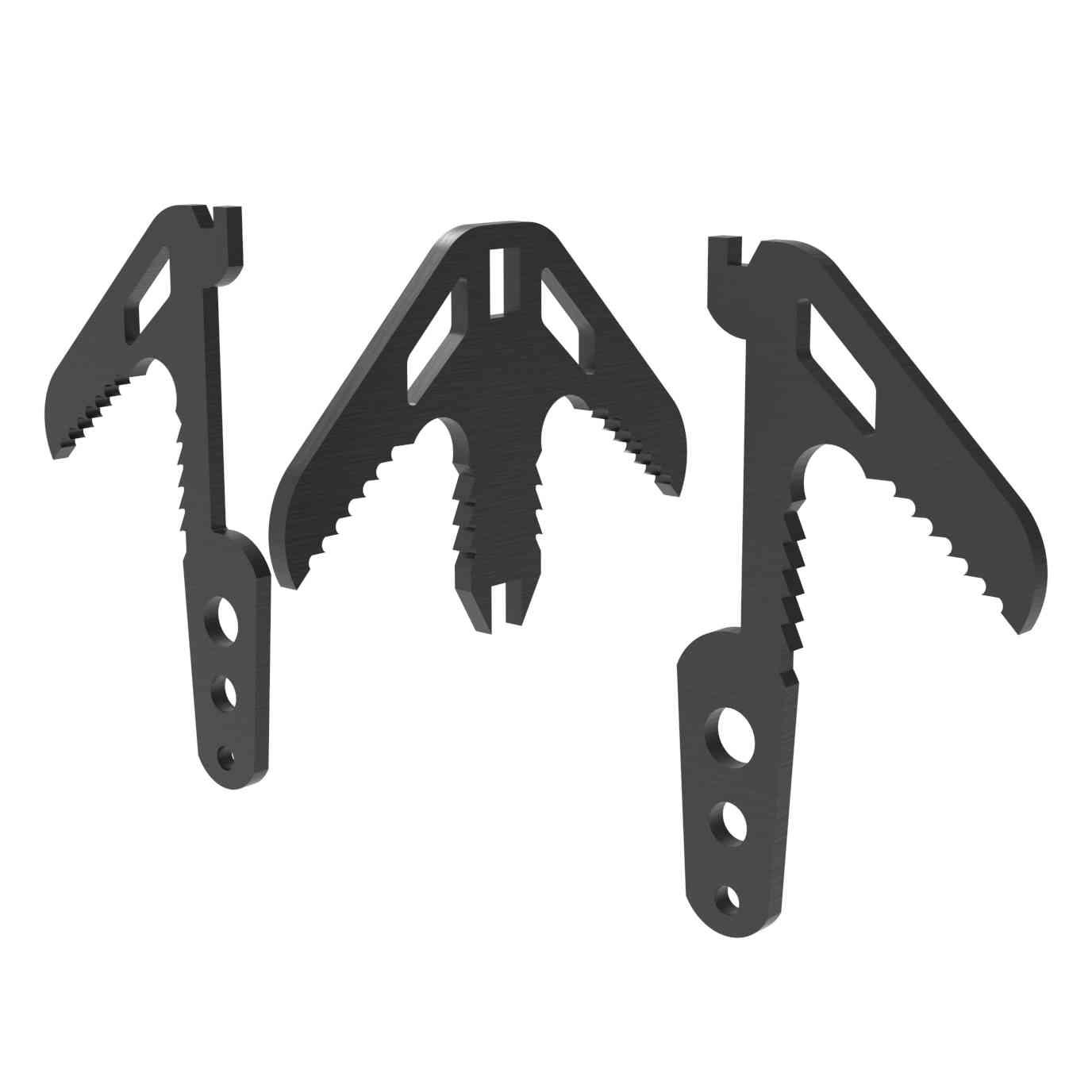

• Конструктив: Полностью разборная 3D-конструкция, состоящая из трех плоских элементов, которые собираются в объемный четырехлапый крюк за считанные секунды без использования винтов, сварки или дополнительных инструментов.

Почему этот чертеж — готовый бизнес-продукт и полезное решение

Если вы владеете цехом металлообработки, лазерным станком или занимаетесь волонтерской помощью, этот чертеж позволит вам наладить серийный или штучный выпуск востребованного тактического снаряжения с минимальной себестоимостью:

1. Экономия материала и безотходное производство. Детали на листе можно расположить максимально плотно друг к другу («гнездование» или nesting). Благодаря плоской конфигурации элементов, коэффициент полезного использования металла стремится к 95%. Из одного стандартного листа стали можно вырезать сотни готовых комплектов.

2. Отсутствие брака. В файле DXF нет пересекающихся контуров, двойных линий или незамкнутых полилиний. Вы просто открываете файл, задаете параметры реза для вашей толщины металла (3 мм) и запускаете станок. Чистый рез гарантирует, что пазы сойдутся идеально, без необходимости долгой ручной подгонки напильником.

3. Универсальность фиксации. Три отверстия (4, 6 и 8 мм) дают бойцу выбор в полевых условиях. Если порвался штатный шнур, можно продеть любую найденную проволоку, стропу или тонкий репшнур.

Конструктивные особенности: почему наша кошка работает эффективно

Многие ошибочно думают, что саперная кошка — это просто три скрещенных куска железа. На практике геометрия имеет решающее значение. Обычные «гражданские» крюки часто проскальзывают мимо растяжек или, наоборот, намертво наматывают на себя траву и кусты, требуя демаскирующего выхода к месту зацепа для освобождения.

В предлагаемой модели реализован ряд важных инженерных решений:

• Пилообразные зазубрины (агрессивный профиль): На внутренних и внешних гранях лап расположены специальные направленные зубья. Они спроектированы таким образом, чтобы надежно захватывать тончайшую леску, стальную или капроновую проволоку (из которых чаще всего делаются растяжки для мин ОЗМ-72, ПОМЗ или гранат РГД-5/Ф-1), не давая ей соскользнуть с лапы крюка при подтягивании.

• Особый угол изгиба лап: При забросе кошка практически всегда ложится на грунт минимум двумя лапами вниз, гарантируя стопроцентный зацеп при протягивании через зону предполагаемой опасности. При этом форма лап минимизирует глухое заклинивание в корнях деревьев или камнях.

• Облегчающие окна: В теле лап вырезаны сквозные окна трапециевидной формы. Они снижают общий вес изделия, сохраняя центровку, необходимую для точного и дальнего заброса. Кучность и дальность полета такой кошки значительно выше, чем у кустарных аналогов.

• Идеальный узел сборки: Две боковые лапы вставляются в центральный элемент через Т-образные и сквозные пазы. Под нагрузкой (натяжение шнура) конструкция самозатягивается — чем сильнее вы тянете, тем монолитнее становится крюк. В разобранном же виде толщина комплекта составляет всего 9 мм (три пластины по 3 мм), что позволяет носить её даже в плоском кармане разгрузочного жилета или административного подсумка.

Области применения саперной кошки 3 мм

Хотя основное историческое назначение инструмента — это работа саперов и инженерных войск, сфера применения этого компактного трансформера значительно шире:

1. Минная безопасность и разминирование (основная функция): Дистанционное снятие установленных на растяжках взрывных устройств. Провешивание и очистка проходов в густой траве, кустарнике, “зеленке”. Сдергивание подозрительных предметов (коробок, сумок, брошенного снаряжения), которые могут быть заминированы “на неизвлекаемость”.

2. Штурмовые действия и разведка: Проверка закрытых дверей, оконных рам или ворот на предмет скрытых мин-ловушек перед входом в здание. Сапер забрасывает кошку в окно или за дверь и из укрытия производит рывок.

3. Эвакуация и подъем грузов: С помощью кошки можно зацепить и подтянуть сорванный рюкзак, ценное снаряжение, оружие или другие предметы из зоны обстрела. При использовании прочной легированной стали кошка способна выдержать вес, достаточный для кратковременных такелажных работ.

4. Бытовое применение в походе: Подвешивание котелков над костром, подъем рюкзаков на деревья для защиты от диких животных, сбор сухих веток для костра с верхних ярусов деревьев, зацепление за край лодки или причала.

Рекомендации по выбору материала и термообработке

Чтобы готовое изделие служило долго и выдерживало экстремальные нагрузки, мы рекомендуем уделить внимание выбору металла при резке по нашему DXF чертежу:

• Бюджетный/Массовый вариант: Сталь Ст3 или Сталь 20. Отличный вариант для массового волонтерского производства. Легко режется, стоит недорого. Чтобы кошка не ржавела в сырой земле, готовые детали рекомендуется покрасить порошковой матовой краской (зеленый хаки, олива, черный матовый) или подвергнуть химическому воронению/оксидированию. Это уберет металлический блеск, демаскирующий бойца.

• Профессиональный вариант (повышенная прочность): Конструкционная легированная сталь (например, 30ХГСА, 65Г или 40Х). После резки такие детали можно подвергнуть легкой закалке до 35-40 HRC. Такая кошка не согнется, даже если застрянет между бетонными плитами или если её будут использовать в качестве зацепа для преодоления высоких заборов.

• Премиум вариант: Нержавеющая сталь или титановые сплавы (для специальных подразделений, где критичен каждый грамм веса и абсолютная стойкость к коррозии в любых климатических зонах).

Преимущества покупки цифрового чертежа у нас

Покупая готовый DXF файл в нашем интернет-магазине, вы получаете чистый, профессиональный продукт без подводных камней:

• Мгновенная доставка: Ссылка на скачивание файла в формате .dxf появится в вашем личном кабинете сразу после подтверждения оплаты. Никакого ожидания и переписок.

• 100% готовность к производству: Файл оптимизирован под лазерные ЧПУ станки. Масштаб 1:1, метрическая система измерения (миллиметры). Вам не нужно ничего перерисовывать или масштабировать.

• Чистота геометрии: Контуры оптимизированы для минимального пути холостого хода лазерной головы, что экономит машинное время вашего оборудования и снижает стоимость каждого реза.

• Бессрочная лицензия: Вы платите один раз, а производить изделия можете в любых объемах — как для личных нужд, так и на продажу или для крупных волонтерских поставок.

Инвестируйте в качественные исходные файлы для вашего производства. Данная саперная кошка — проверенный инструмент, который пользуется стабильно высоким спросом у военных, тактических магазинов, выживальщиков и любителей экстремального туризма.

Скачайте DXF чертеж прямо сейчас и запустите в производство действительно полезное, надежное и спасающее жизни снаряжение!
