Донная коса регулируемая, для очистки заросшего берега – чертеж DXF

Описание

Послушайте, если у вас есть дача, загородный дом у реки или вы просто заядлый рыбак, то вы прекрасно знаете эту ежегодную головную боль. Весна, солнце начинает припекать, вы приезжаете на свой любимый водоем или выходите на собственный мостик, а там… настоящие джунгли. Камыш, рогоз, рдест, нитчатые водоросли, кувшинки — всё это за зиму и весну разрастается с такой скоростью, что к воде не подойти, удочку не забросить, а про то, чтобы искупаться, и речи быть не может. Вода в таких зарослях застаивается, начинает цвести, появляется неприятный болотный запах, а густая трава становится идеальным убежищем для полчищ комаров и мошкары.

Обычно как эту проблему решают? Кто-то пытается выдергивать водоросли руками — адский труд, от которого через полчаса отваливается поясница, а ноги по колено утопают в склизком илистом дне. Кто-то покупает дорогую химию, которая травит не только траву, но и рыбу, да и купаться в таком «растворе» потом откровенно страшно и вредно для здоровья. Продвинутые пытаются косить заросли обычной сельскохозяйственной косой, но попробуйте помахать ей по пояс в воде или с раскачивающейся лодки — это не просто неудобно, это банально опасно, можно легко травмироваться.

И вот тут на сцену выходит инструмент, который в народе называют по-разному: донная коса, водяной серп, донная камышерезка. Но то, что вы видите на фотографиях — это не просто кусок заточенной полосы или тяжелый неуклюжий рельс. Это продуманная, складная, регулируемая донная коса треугольной формы, предназначенная для быстрой, легкой и эффективной очистки береговой зоны и дна от любой жесткой и мягкой растительности.

Мы предлагаем вам не готовое тяжелое изделие, за пересылку которого транспортные компании содерут три шкуры из-за веса и габаритов. Мы предлагаем профессиональный цифровой чертеж в формате DXF для лазерной, плазменной или гидроабразивной резки на станках с ЧПУ. Вы скачиваете файл, отдаете его на любое местное металлообрабатывающее производство, и через пару дней у вас в руках идеальный инструмент, который прослужит вам и вашим детям долгие годы.

Почему именно эта конструкция? Разбор инженера и практика

Если вы внимательно изучите рынок готовых садовых инструментов или самоделок из интернета, то чаще всего увидите либо прямые одинарные водяные косы (которые постоянно уводит в сторону), либо жесткие нерегулируемые сварные треугольники, которые занимают кучу места в сарае.

Наша конструкция кардинально от них отличается. Давайте разберем, почему она эффективнее и удобнее в реальной эксплуатации:

1. Регулируемый угол и трансформация (Складной механизм)

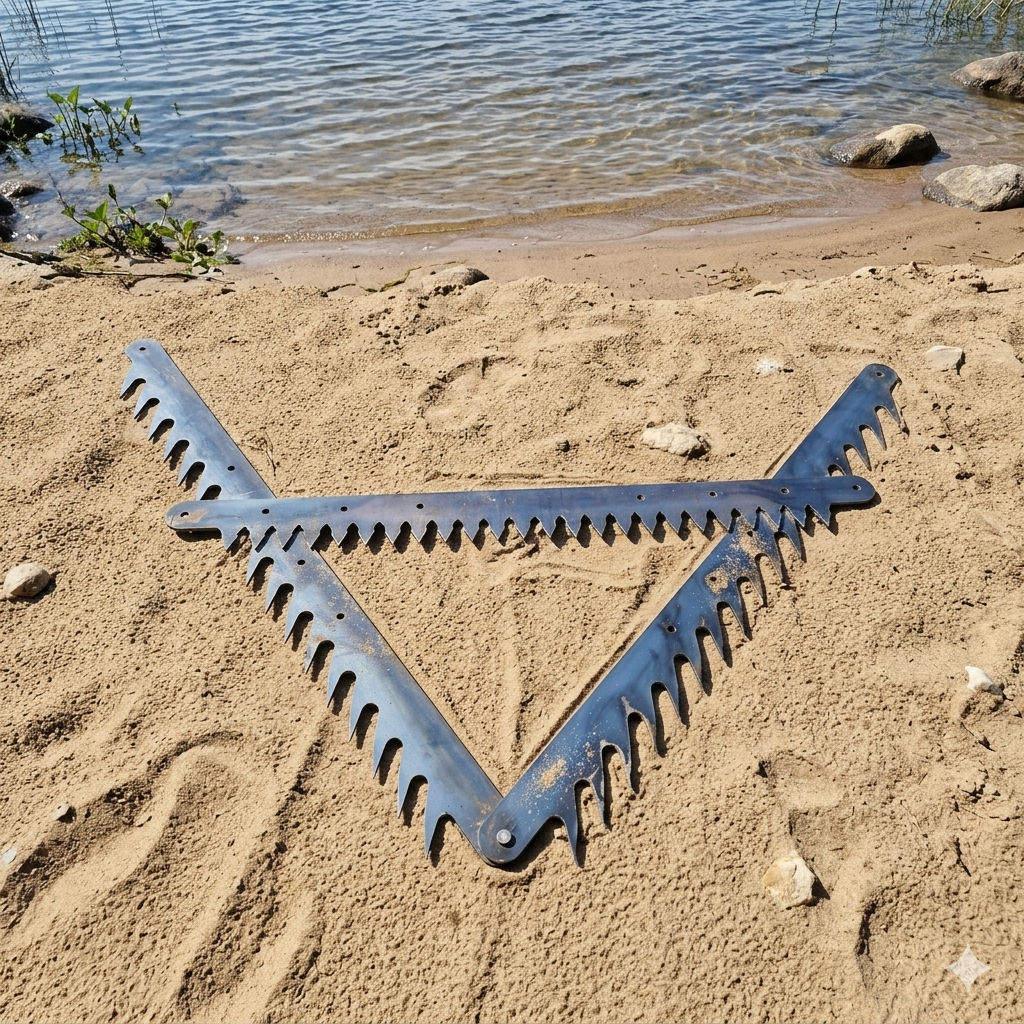

Обратите внимание на первое фото в объявлении. Коса состоит из трех основных зубчатых сегментов (две боковые полосы и одна центральная поперечина), соединенных шарнирно с помощью обычных болтов. Это дает колоссальное преимущество перед жесткими конструкциями:

• Компактность при транспортировке: Инструмент можно полностью сложить. Острые зубья прячутся внутрь или складываются параллельно друг другу. В таком виде коса легко помещается в багажник абсолютно любого автомобиля, не занимает место в гараже и, самое главное, не рвет сиденья, чехлы или обшивку острыми краями.

• Регулировка угла атаки: Изменяя точки фиксации болтов в предусмотренных технологических отверстиях, вы можете регулировать угол раскрытия треугольника и общую ширину захвата. Нужен узкий, но максимально агрессивный проход среди густых и жестких кустов камыша? Собираете более острый угол. Нужно быстро обработать чистый пляж от мелких донных водорослей и тины? Раскрываете конструкцию на максимум.

2. Проверенная геометрия зубьев (Профиль «акулий зуб»)

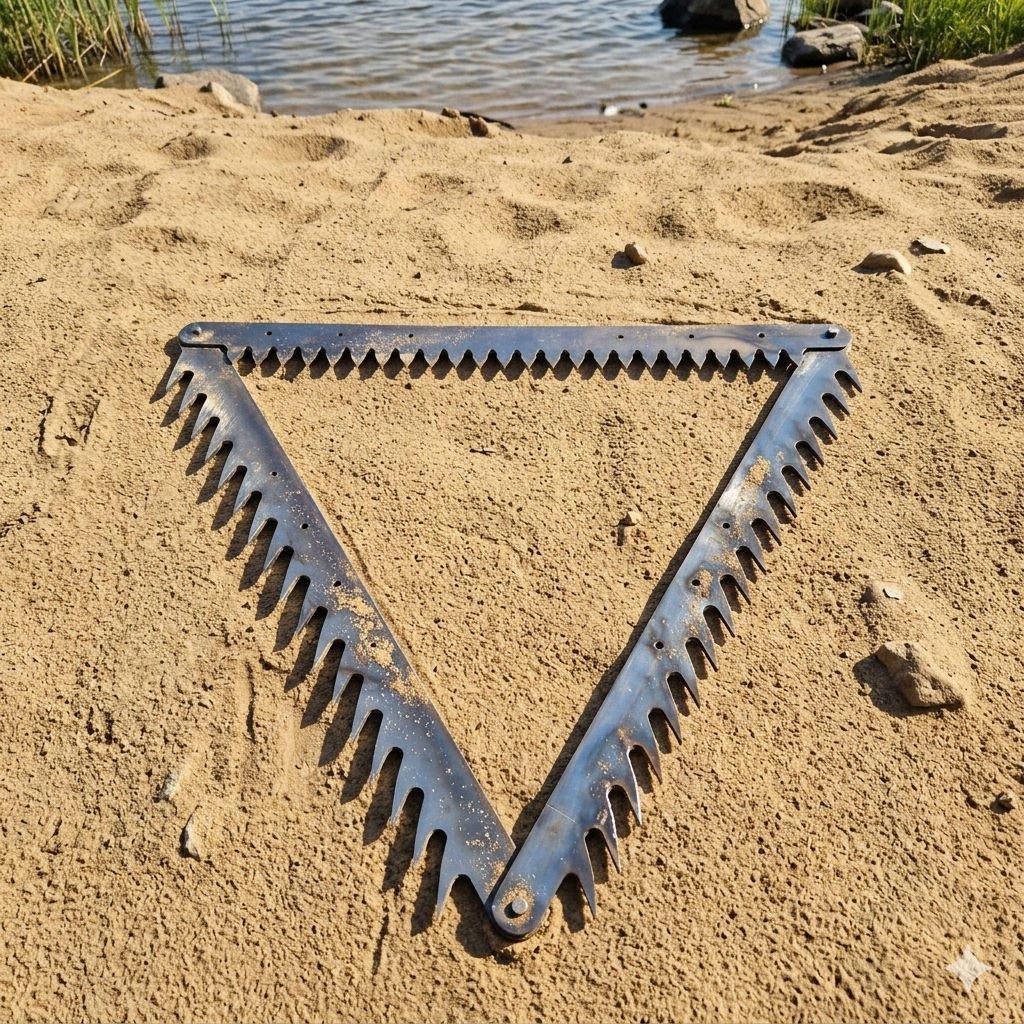

Посмотрите на форму режущей кромки на фото 2. Это не случайные треугольные пропилы, которые часто делают болгаркой на коленке в гараже. Каждое звено имеет глубокие каплевидные пазы со специальным углом наклона.

Когда вы тянете косу по дну, стебли камыша или водорослей не соскальзывают со стального полотна, а принудительно попадают вглубь зуба, где происходит их мгновенный подрез под весом самого инструмента. За счет этого коса работает как бритва: она именно срезает стебель у самого корня, а не вырывает его с мясом, наматывая на себя килограммы тяжелого ила.

3. Оптимальные габариты и точная развесовка

Чертеж спроектирован практикующим инженером с учетом законов эргономики и гидродинамики:

• Максимальная ширина инструмента: 950 мм (почти метр!). Это идеальный баланс. Если сделать меньше — вам придется делать слишком много бросков и вы быстро устанете. Если сделать больше — вы просто физически не сможете вытащить её вручную из воды, когда она нагрузится срезанной мокрой травой. Почти метр захвата за один заброс позволяет очистить зону для купания размером 5х5 метров буквально за 15–20 минут ненапряжной работы.

• Максимальная высота треугольника: 864 мм. Такая глубина конструкции обеспечивает стабильное положение на дне водоема. Коса не всплывает к поверхности при сильной протяжке, а плотно прижимается к грунту, подрезая траву у самого основания.

• Диаметр монтажных отверстий: 10 мм. Все отверстия под шарниры и крепление тягового троса заложены под стандартный, самый ходовой метиз М10. Никакого дефицитного или токарного крепежа — обычные болты и гайки покупаются в ближайшем строительном магазине за копейки.

Как это работает на практике?

Принцип работы с регулируемой донной косой предельно прост. С инструментом легко справится даже один человек, хотя вдвоем работать, конечно, быстрее и веселее.

1. Настройка под условия: Вы раскладываете косу на берегу (как показано на фото 2), фиксируете болты в нужных отверстиях, подбирая оптимальный угол под жесткость растительности. Для старого, сухого осеннего камыша лучше сделать угол чуть острее, для мягких зеленых водорослей — шире.

2. Крепление троса: К вершине получившегося треугольника привязывается прочный капроновый канат, альпинистская веревка или шнур длиной от 10 до 15 метров. Для удобства работы на свободном конце веревки можно сделать небольшую петлю или закрепить деревянную рукоятку, чтобы канат не резал ладони.

3. Заброс: Вы заходите на мостик, лодку или просто стоите на берегу и закидываете косу веером в воду, как рыболовную снасть или якорь. За счет веса самого металла (если резать из стали толщиной 3–4 мм) коса камнем уходит на дно и ложится плашмя.

4. Протяжка: Уверенными, плавными, но мощными движениями вы начинаете тянуть канат на себя. Коса скользит по дну, её зубья подсекают стебли травы. Благодаря треугольной обтекаемой форме, коса не цепляется мертвым грузом за подводные камни, неровности дна или мелкие коряги — она просто плавно огибает их, срезая растительность вокруг.

5. Сбор урожая: Срезание стеблей происходит под водой. Так как у большинства водных растений полая структура, срезанная трава имеет положительную плавучесть и сразу же массово всплывает на поверхность. Вам остается только собрать её с берега обычными садовыми граблями. Всего 5–7 забросов — и перед вами чистейшее дно без единого намека на болотную тину.

Преимущества покупки чертежа DXF вместо готового изделия

Почему разумные и экономные хозяева выбирают покупку цифровой раскладки, а не заказывают готовый инструмент на маркетплейсах?

• Колоссальная экономия на металле и логистике. Готовая коса такого размера из хорошей толстой стали весит прилично — от 4 до 7 кг (в зависимости от того, какую толщину листа вы выберете). Пересылка такого габаритного и тяжелого «железа» почтой или транспортной компанией обойдется чуть ли не дороже самого инструмента. Чертеж же в формате DXF доставляется на вашу электронную почту мгновенно, автоматически и абсолютно бесплатно сразу после оплаты.

• Полная свобода выбора материала. Вы сами контролируете качество. Хотите вечную косу, которая не заржавеет никогда, даже если вы забудете её на зиму в мокрой траве? Отдайте чертеж на резку из нержавеющей стали (например, AISI 304 или более бюджетной AISI 430). Хотите надежный, но максимально доступный по деньгам вариант? Подойдет обычная конструкционная углеродистая сталь (Ст3, Сталь 20 или 09Г2С) толщиной 3–4 мм. После резки её можно покрыть остатками любого грунта по металлу или полимерной порошковой краской.

• Идеальная ЧПУ-точность сборки. Чертеж выполнен в векторном формате AutoCAD DXF. Это международный промышленный стандарт, который без проблем считывается абсолютно любым современным станком: лазерным волоконником, плазморезом или гидроабразивной установкой. Никаких погрешностей, никаких кривых линий, которые получаются при ручной разметке. Все зубья будут одинаково острыми, а отверстия 10 мм совпадут идеально. Вам не придется ничего допиливать напильником, рассверливать или подгонять ударами молотка.

• Возможность модификации под себя. Если вы минимально знакомы с CAD-программами (SolidWorks, Компас-3D, AutoCAD), вы можете легко изменить масштаб детали под свои специфические нужды, добавить ушки для крепления грузов, вырезать на полотне название своей компании или изменить диаметр отверстий под те болты, которые уже лежат у вас в гараже.

• Отличная идея для малого бизнеса! Купив этот чертеж один раз, вы получаете готовое технологическое решение. Вы можете не просто сделать одну косу для себя, но и запустить мелкосерийное производство таких инструментов на продажу в своем регионе или на местных досках объявлений. Спрос в весенне-летний сезон на подобные приспособления среди владельцев баз отдыха, платных ставков для рыбалки и простых дачников — просто огромный. Себестоимость лазерной резки и куска листового металла копеечная, а розничная цена готового изделия на рынке выше в разы. Чертеж окупает себя с первой же продажи!

Кому необходим этот инструмент?

1. Владельцам дач и загородных домов у воды. Если ваш участок примыкает к реке, озеру или искусственному пруду, и вы хотите обустроить ухоженный, чистый пляж, где могут безопасно купаться ваши дети и внуки, не боясь запутаться в опасных водорослях.

2. Рыбакам. Забудьте о досадных ситуациях, когда крупная рыба уходит в глухой камыш при вываживании и обрывает снасть, или когда невозможно сделать нормальную проводку блесны из-за нитчатых водорослей. Потратьте полчаса времени и очистите себе идеальное «прикормленное место» для комфортной ловли карпа, карася, линя или амура.

3. Владельцам туристического бизнеса и баз отдыха. Чистый берег без гниющей тины — это лицо вашей базы и залог хороших отзывов. Клиенты хотят отдыхать и купаться там, где под ногами приятный песок, а не скользкая зеленая масса. Складная коса позволит силами всего одного разнорабочего поддерживать идеальный порядок на всей протяженности пляжа.

4. Охотникам. Для быстрой и незаметной подготовки скрытых мест (засидок, скрадков) на водоплавающую дичь, а также для прорубания чистых коридоров для лодки-плоскодонки в глухих камышовых плавнях.

Что конкретно вы получаете после покупки?

Сразу после подтверждения оплаты система автоматически отправляет на ваш электронный адрес ссылку на скачивание архива, в котором содержатся:

1. Файл в формате .DXF — полностью готовый, чистый векторный файл для загрузки в управляющую программу лазерного, плазменного или гидроабразивного станка ЧПУ. Контуры деталей замкнуты, нет двойных линий, наложений и прочих дефектов, геометрия строго выверена.

2. Информационный габаритный эскиз в формате PDF или JPG для наглядности (чтобы вы или оператор станка сразу видели финальные габариты изделия в собранном виде: 950 х 864 мм и могли правильно сделать раскладку на листе металла).

Технические рекомендации по изготовлению:

• Толщина металла: Для достижения наилучшего результата (оптимальный вес для быстрого погружения и высокая прочность полотна) мы настоятельно рекомендуем использовать листовую сталь толщиной 3–4 мм.

• Заточка: После лазерной резки контур получается достаточно четким, но для идеальной работы рекомендуется слегка снять фаску (заточить) рабочую кромку зубьев с одной стороны с помощью обычной УШМ (болгарки) с лепестковым наждачным кругом. Впрочем, как показывает практика, даже без дополнительной заточки лазерный рез за счет своей строгой перпендикулярности отлично справляется с перерубанием стеблей камыша под водой.

• Сборка: Для сборки готового комплекта вам понадобятся всего 3 болта М10, 6 шайб и 3 самоконтрящиеся гайки (с нейлоновым кольцом внутри — они гарантируют, что конструкция не раскрутится сама от вибрации при ударах о донный грунт или камни).

Хватит тратить силы на изнурительную ручную прополку водоемов, портить здоровье и выбрасывать деньги на неэффективную химию. Инвестируйте в правильный, долговечный и профессиональный инструмент один раз!

Скачивайте чертеж регулируемой донной косы прямо сейчас, изготавливайте её на ближайшем производстве и наслаждайтесь чистым, безопасным и красивым берегом уже в эти выходные.

Кнопка «Купить чертеж DXF» и моментальное получение файла — чуть ниже на странице!
