Стационарный разборной мангал 3 в 1 с грилем и печкой – чертеж DXF для лазерного станка под 4 мм

Описание

Если вы занимаетесь металлообработкой, лазерной или плазменной резкой на станках с ЧПУ, то отлично знаете: клиенту давно не интересен «просто коробок на ножках». Людям нужен функционал, эстетика и монументальность, за которую не жалко заплатить.

Мы разработали, оттестировали и подготовили к производству коммерчески успешную модель — стационарный многофункциональный мангальный комплекс с интегрированной печью под казан и съемными зонами барбекю.

Вам не нужно тратить часы на проектирование в САПР, подгонять пазы, закладывать тепловые зазоры и переводить металл на брак. Вы покупаете готовый цифровой продукт, загружаете файлы в стойку станка или программу раскроя и запускаете резку. Через 20-30 минут у вас на столе лежит идеальный конструктор, готовый к сборке или продаже в виде flat-pack (плоской упаковки для самостоятельной сборки клиентом).

Что вы получаете: Комплектация цифрового пакета

Мы ценим универсальность, поэтому отдали проект в четырех самых востребованных форматах. Никаких проблем с импортом, поехавших кривых или нечитаемых слоев. Выбирайте то, в чем привык работать ваш технолог:

• AutoCAD (DXF) — промышленный стандарт для большинства лазерных и плазменных комплексов.

• SOLIDWORKS 2022 — параметрический оригинал для тех, кто хочет детальнее изучить узлы или внести свои конструктивные изменения.

• CorelDRAW 2025 (CDR) — чистый вектор без лишних узлов, идеально для быстрой подготовки раскроя.

• Adobe Illustrator (AI) — для дизайнеров и тех, кому проще работать в экосистеме Adobe.

💡 Гибкость конструкции: Проект спроектирован по модульному принципу. Если вашему конечному заказчику нужен более бюджетный или упрощенный вариант, вы прямо в файле можете в один клик удалить элементы двух грилей с ручками и платформу для казана. Чертеж от этого не «поплывет», а вы получите две модификации изделия по цене одного комплекта чертежей.

Технические характеристики готового изделия

Конструкция создавалась сбалансированной: она достаточно тяжелая, чтобы стоять как вкопанная на участке, но при этом оптимизирована под стандартный раскрой листа, чтобы минимизировать деловой отход металла.

Размеры и габариты:

• Высота комплекса: 800 мм / 31,49 дюйма (оптимальная эргономичная высота — не нужно горбиться при готовке).

• Ширина (чистая, без учета боковых полок): 1000 мм / 39,37 дюйма.

• Глубина конструкции: 320 мм / 12,59 дюйма.

• Глубина жаровни: разноуровневая — 170 мм и 120 мм / 6,69 и 4,72 дюйма. Это позволяет регулировать интенсивность жара для разных типов продуктов.

• Диаметр отверстия под казан: 160 мм / 6,29 дюйма (отлично подходит для классических небольших и средних казанов).

Важное конструктивное дополнение:

В комплект чертежей включена задняя стенка мангала с интегрированным фланцевым отверстием под дымоходную трубу диаметром 108 мм / 4,25 дюйма. Это решает проблему задымления зоны отдыха: тяга уходит в трубу, а печь работает стабильно и предсказуемо.

Вес и параметры реза (для расчета себестоимости):

• Толщина используемой стали: строго 4 мм / 0,15 дюйма. Меньше брать для такой конструкции нельзя — металл поведет от термонагрузок. Четверка гарантирует годы службы без деформации стенок.

• Общая длина линии реза: 173 метра / 6811,02 дюйма. Используйте этот параметр для точного расчета машинного времени вашего лазера.

• Примерный вес готового комплекса: около 60 кг / 132,27 фунтов (в максимальной комплектации со всеми полками, колосниками и решетками). Вес солидный, изделие ощущается дорого и надежно.

Архитектура дизайна и коммерческая привлекательность

Продавать «лысый» металл сегодня сложно. Этот мангал проектировался с акцентом на визуал:

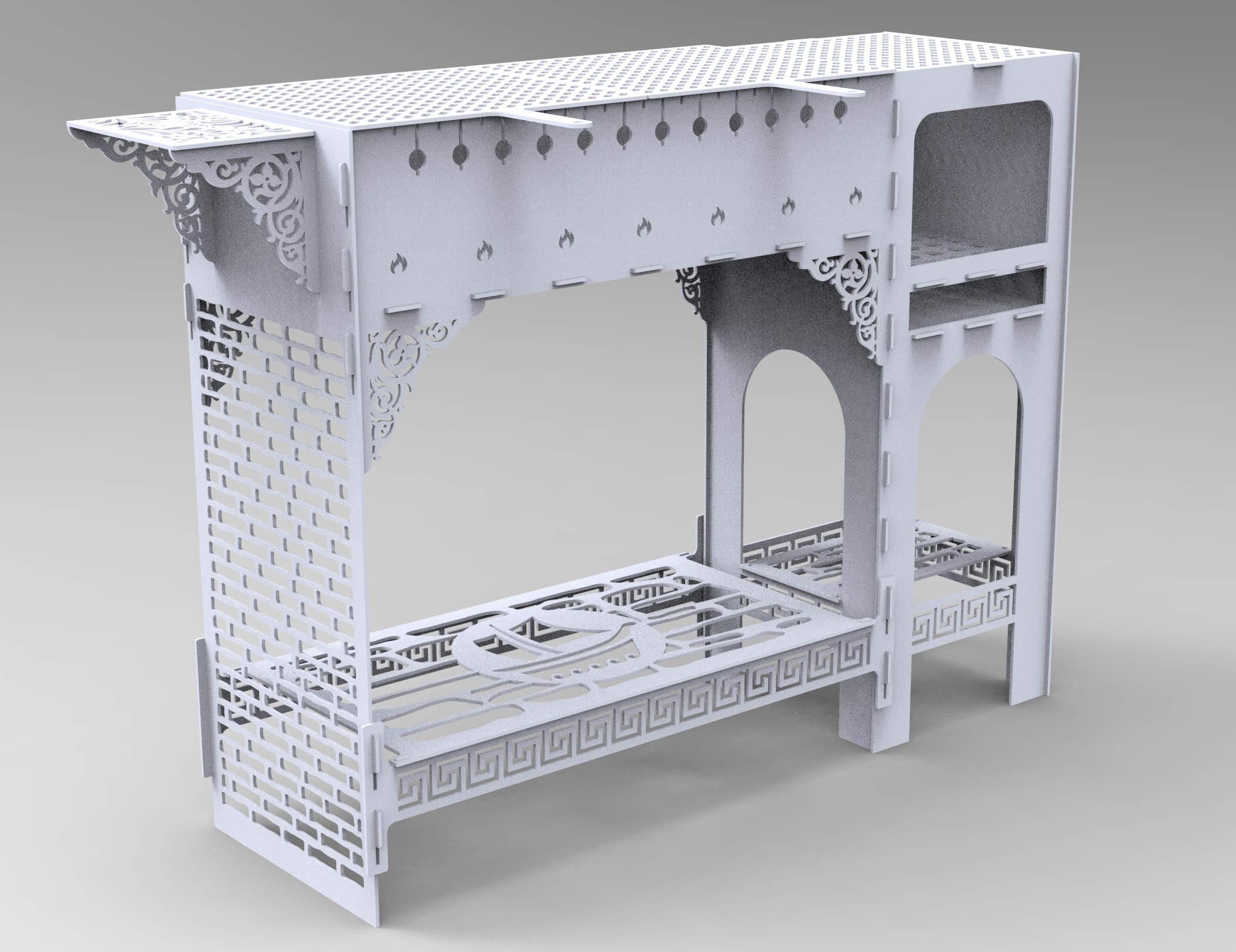

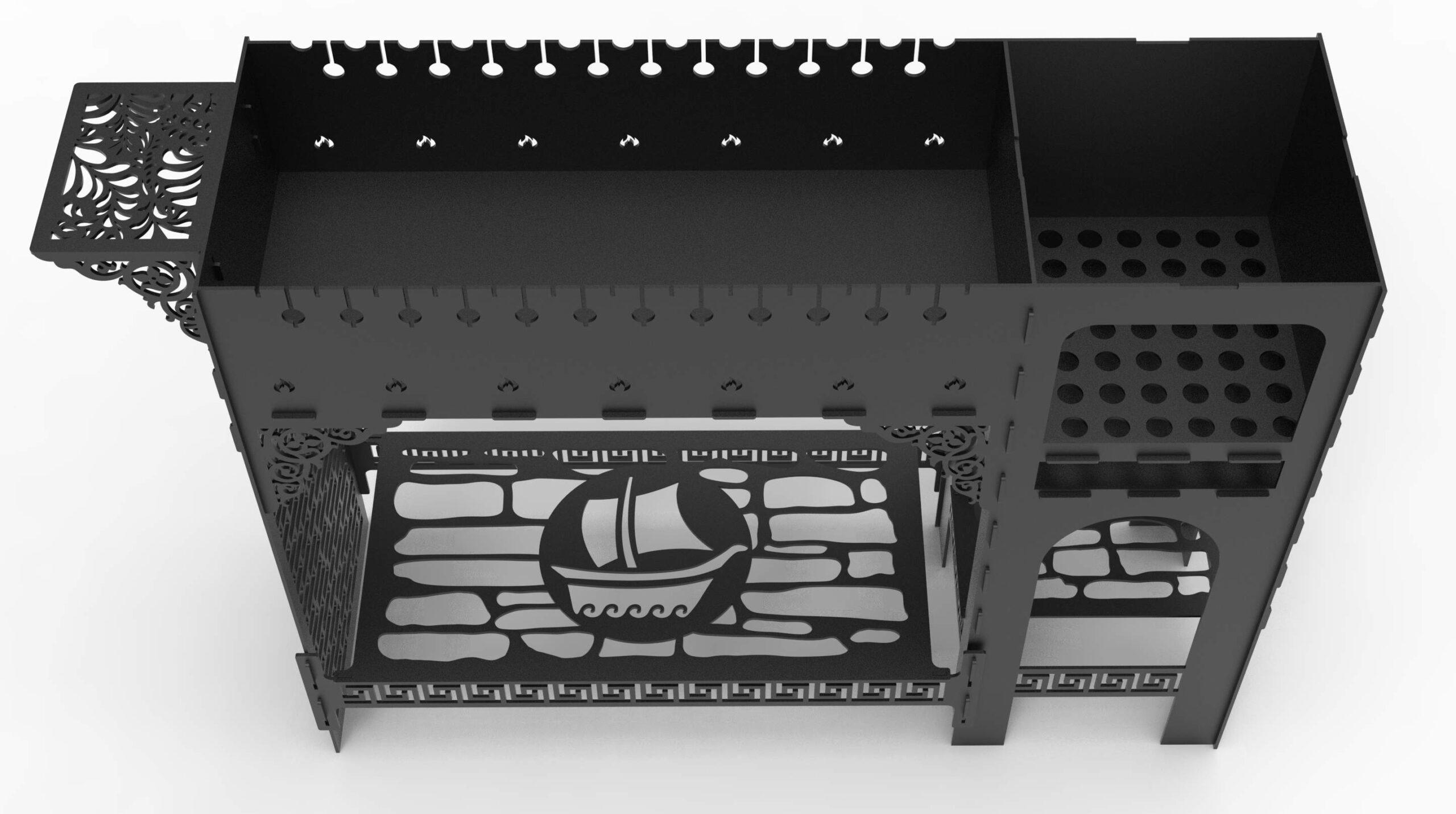

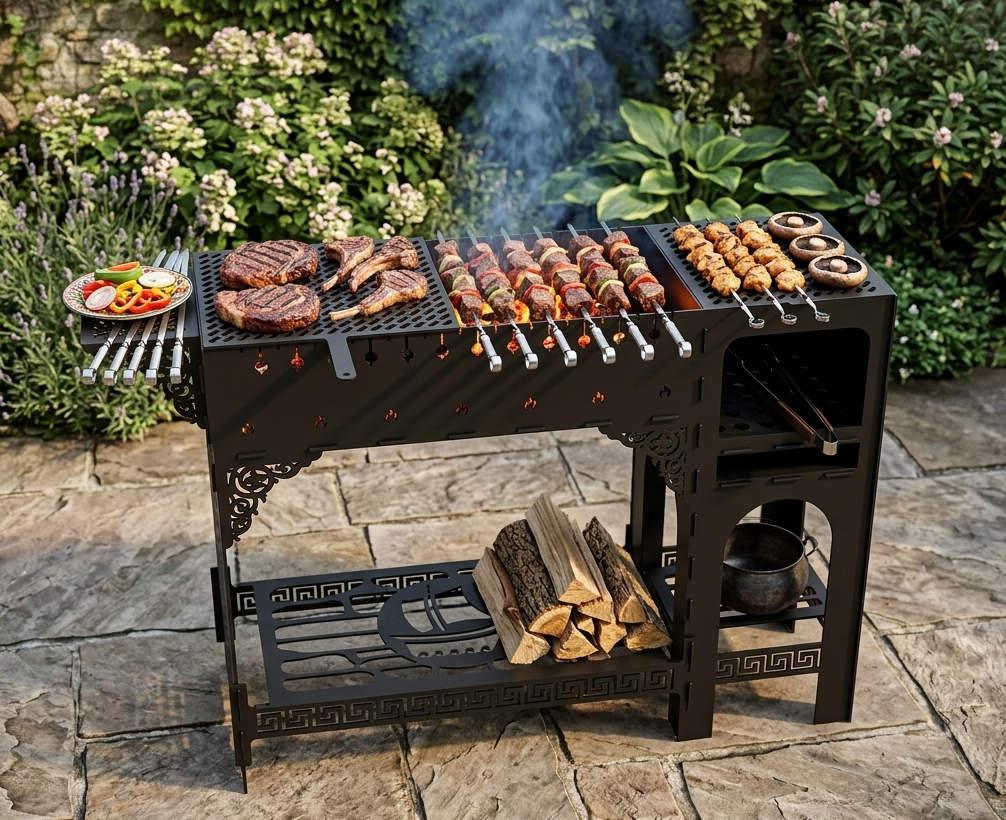

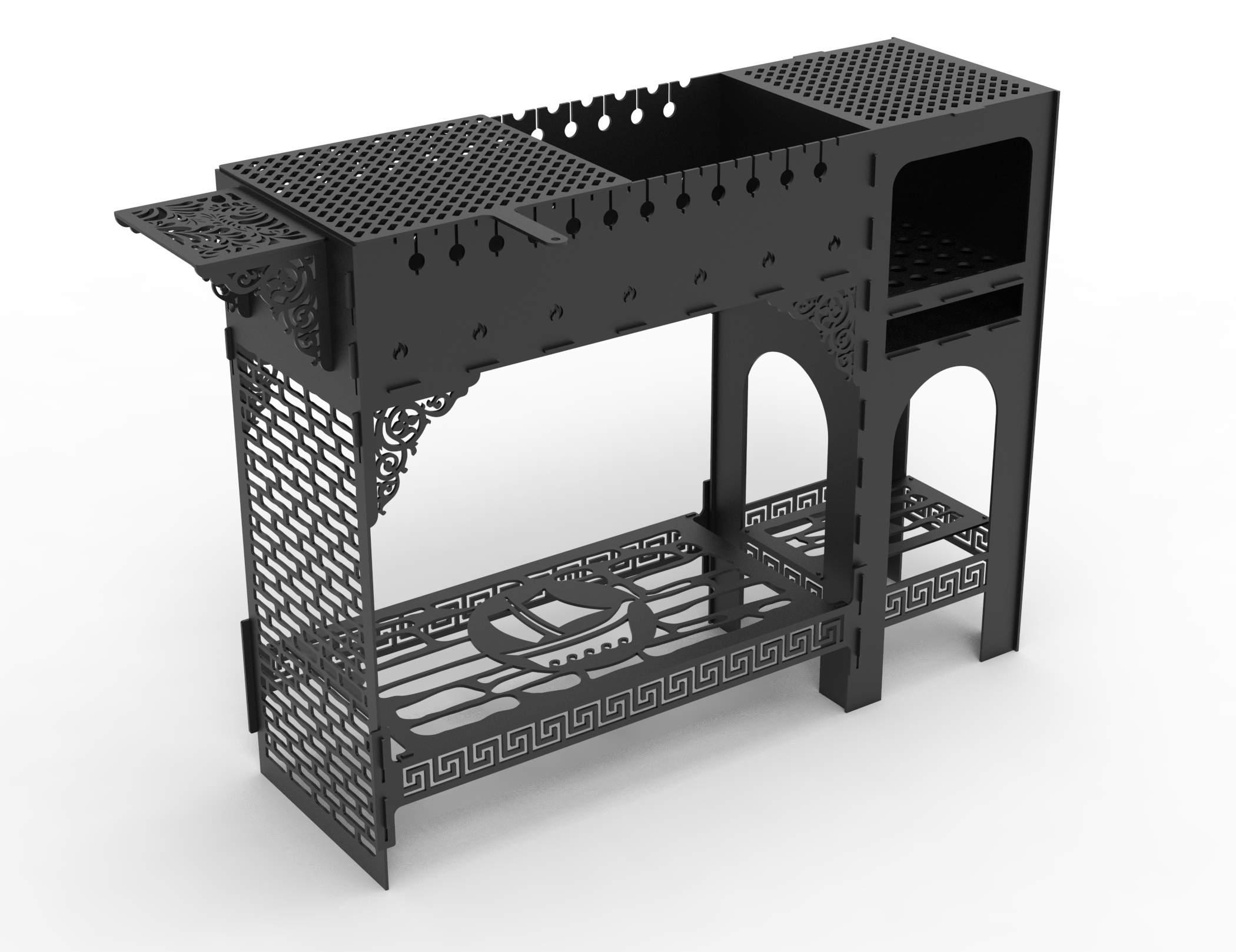

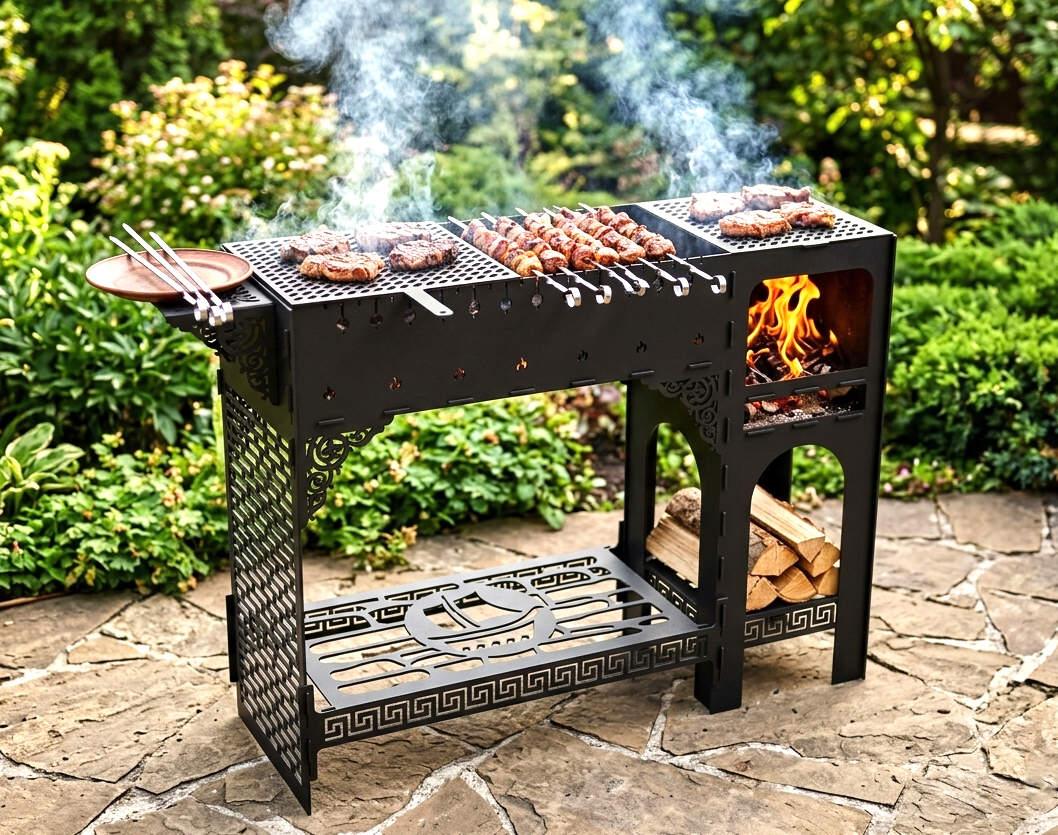

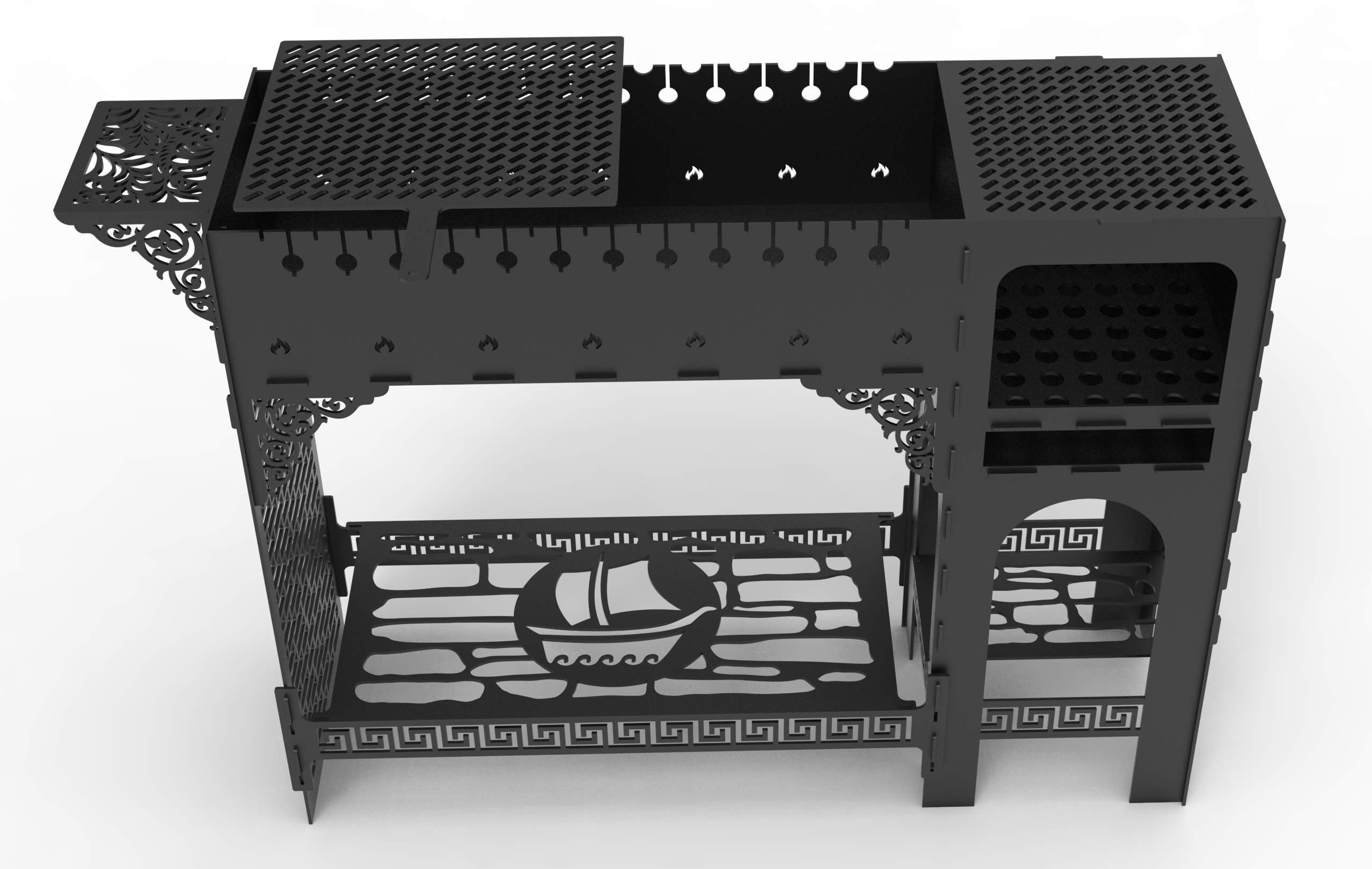

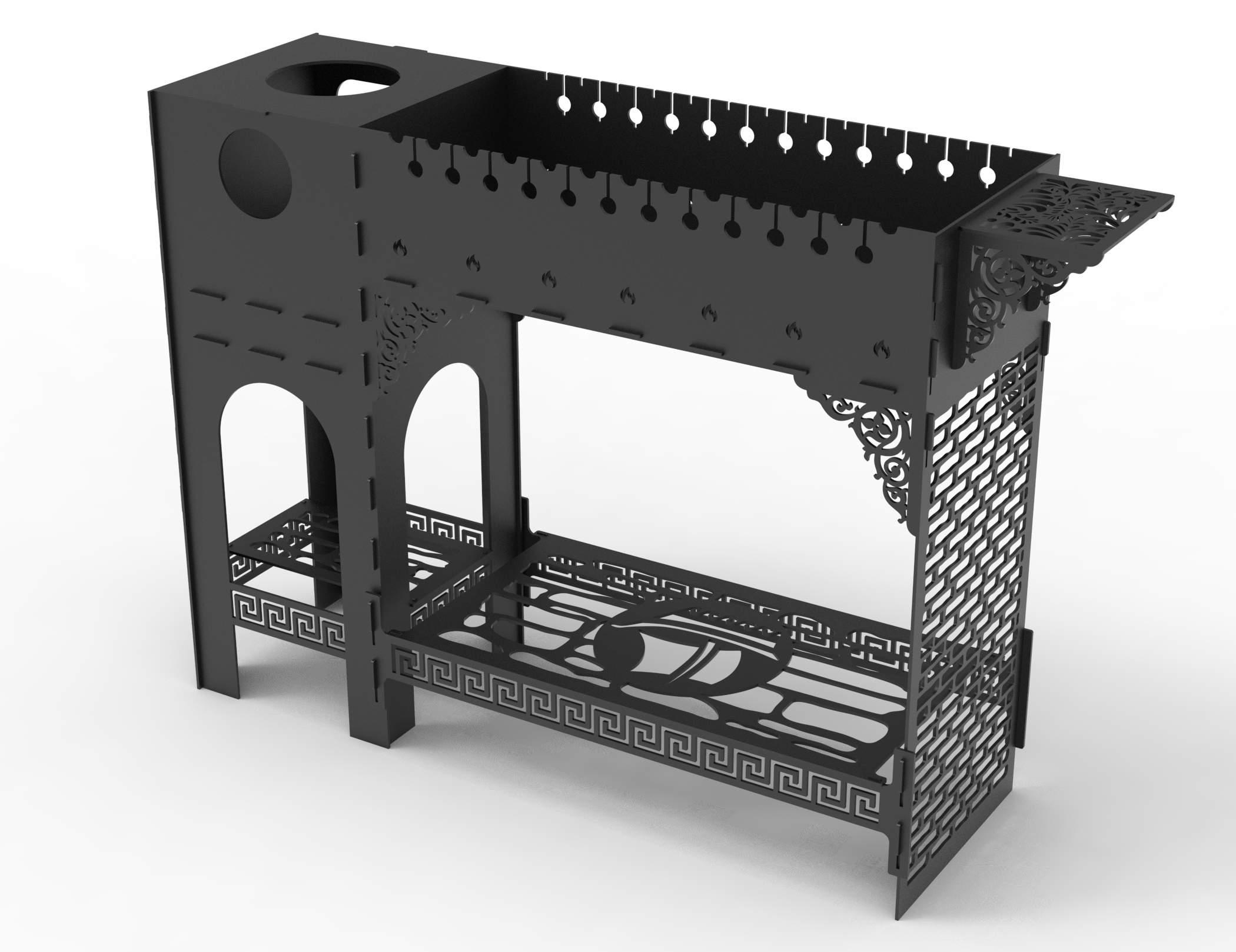

1. Фактурные боковины: Левая деталь выполнена с контурной гравировкой (или сквозной прорезью, в зависимости от настроек вашего лазера) в виде реалистичной кирпичной кладки. Это придает комплексу классический «печной» вид.

2. Греческий орнамент: Центральная декоративная перемычка украшена строгим и стильным узором «Меандр». Такой элемент делает изделие премиальным и выделяет его на фоне конкурентов на любой витрине или в соцсетях.

3. Продуманная эргономика: Нижняя полка под печью используется для хранения дров или щепы (они всегда остаются сухими под горячим подом), а верхняя боковая полка удобна для маринадов, посуды или щипцов.

Пошаговое руководство по сборке (Инструкция для сборщика или клиента)

Конструкция разработана по принципу шип-паз («мама-папа»). Сборка интуитивно понятна, не требует сложной подгонки. Ниже приведена последовательность, которую вы можете распечатать и прикладывать к готовому комплекту деталей для ваших покупателей.

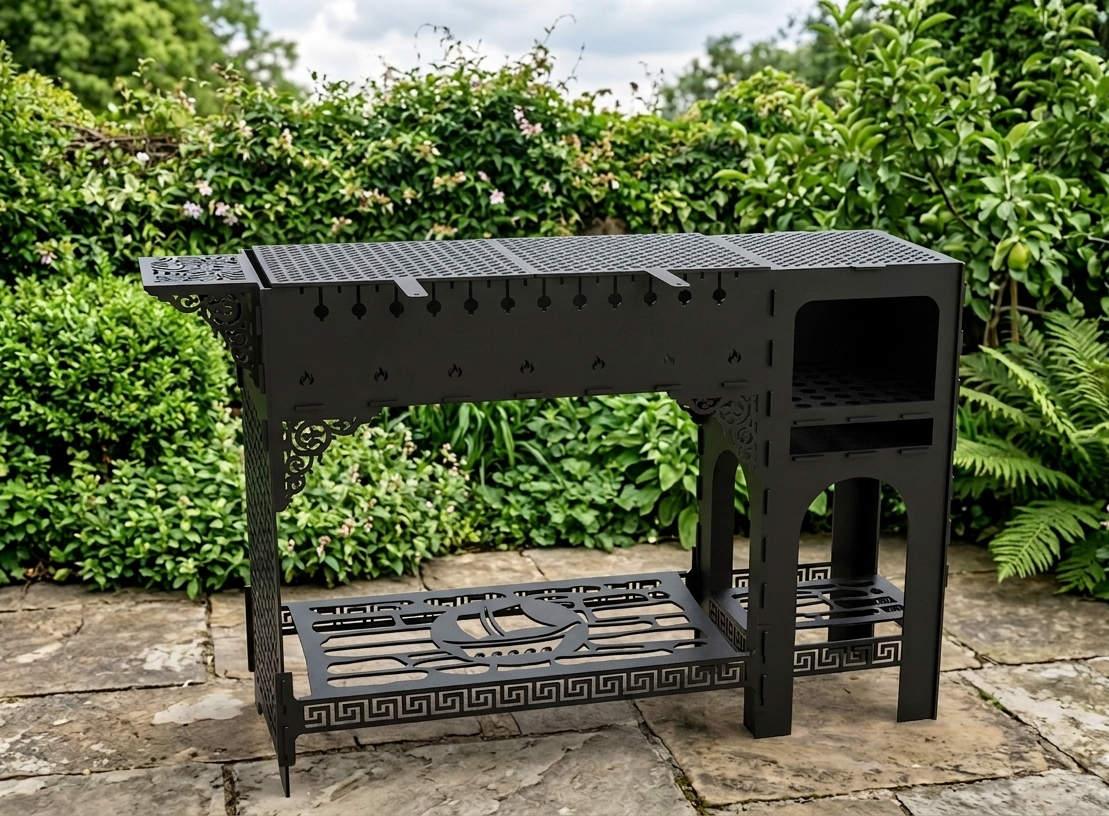

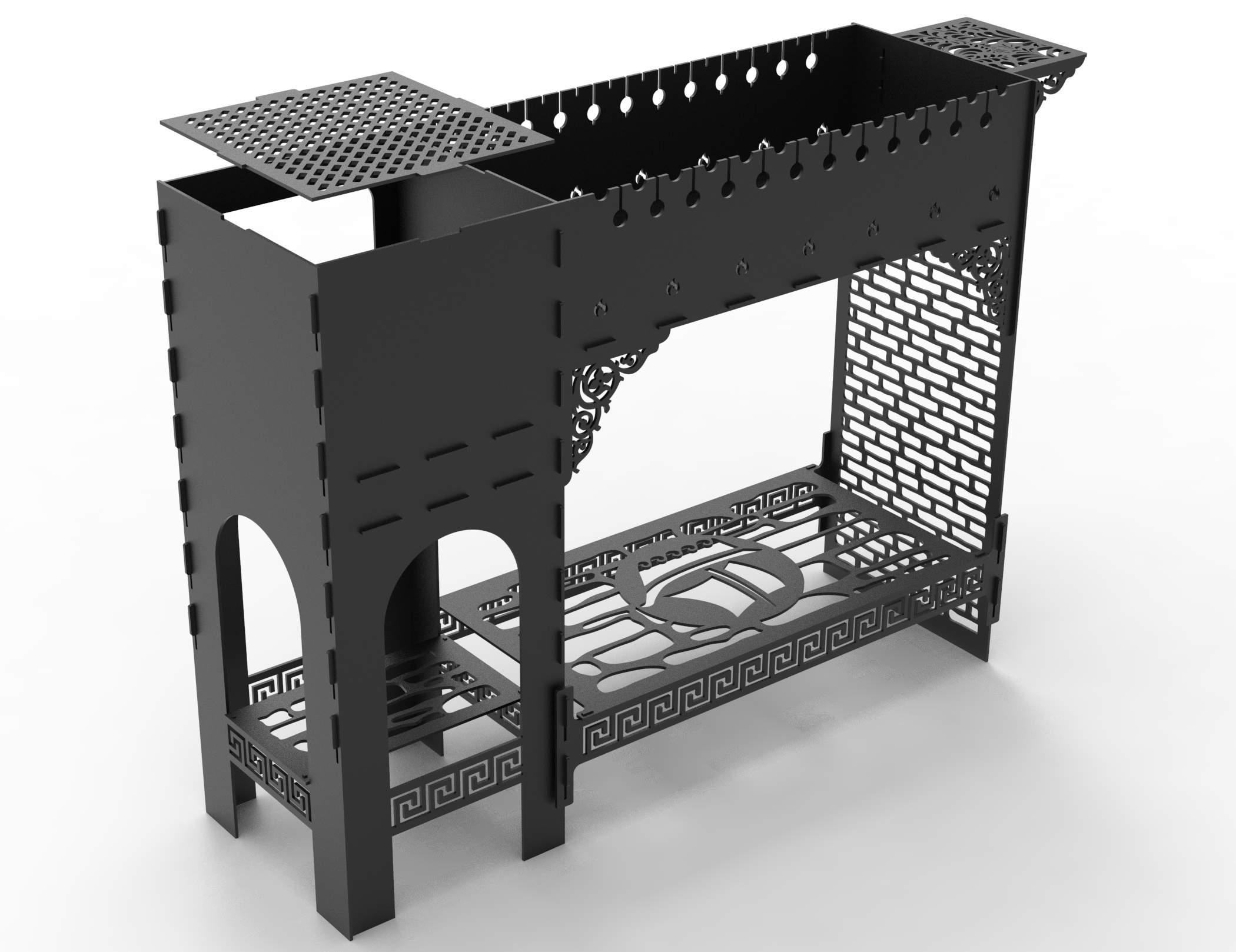

• Шаг 1: Формирование ядра (без пазов) Выкладываем заднюю часть мангала на ровную поверхность. Последовательно вставляем в соответствующие пазы: основное дно, вертикальную среднюю перегородку (которая отделяет зону мангала от печи), дно печи и съемные металлические колосники печи. После того как внутренние элементы встали на свои места, накрываем всю конструкцию сверху передней панелью мангала. (Обратите внимание: на данном этапе фиксация происходит за счет свободного соединения «мама-папа», конструкция пока свободная, пазы не зажаты).

• Шаг 2: Фиксация контура Берем левую боковую деталь (ту, что с красивой текстурой кирпича) и аккуратно насаживаем её на торцевые пазы собранного каркаса. Затем аналогичным образом устанавливаем правую боковую часть со стороны печного отсека. Боковины жестко стягивают конструкцию воедино.

• Шаг 3: Навесное оборудование и жесткость Устанавливаем переднюю декоративную перемычку с узором «Меандр». Она служит дополнительным ребром жесткости. Прямо на нее сверху укладывается горизонтальная полочка. В этот же момент монтируем нижнюю полку для дров, расположенную непосредственно под топкой печи.

• Шаг 4: Финальные штрихи Навешиваем небольшую вспомогательную полку с торца со стороны мангальной зоны. В завершение укладываем в пазы над печью съемные решетки-гриль. Комплекс полностью собран и готов к финишной обработке (зачистке грата, термостойкой покраске).

Почему этот чертеж окупается с первого заказа?

Если заказывать разработку такого комплекса инженеру-конструктору с нуля, это обойдется вам в круглую сумму и займет от нескольких дней до недели, включая исправление неизбежных ошибок первой сборки.

Мы предлагаем готовое, протестированное решение:

• 0% брака: Все зазоры учтены под толщину металла 4 мм с учетом теплового расширения и нюансов лазерного реза. В деталях нет «затыков» — всё собирается как конструктор Lego.

• Мгновенный старт: Вы можете запустить изделие в производство прямо в день покупки чертежа.

• Высокая маржинальность: Себестоимость резки и листа стали 4 мм значительно ниже той цены, за которую этот стильный комплекс покупают конечные клиенты на дачи, в загородные дома или рестораны.

Добавьте топовую позицию в свой каталог продукции, удивите постоянных клиентов и привлеките новых оригинальным дизайном и функционалом.

Скачивайте цифровые файлы прямо сейчас и запускайте лазер в работу!
